BUTTERFLY VALVE WITH MALE ENDS - FKM GASKET (BNIC) - STAINLESS STEEL 316L JOINT FKM (BNIC) Inox 316L (Model : 64343)

64343 BUTTERFLY VALVE WITH MALE ENDS - FKM GASKET (BNIC) - STAINLESS STEEL 316L JOINT FKM (BNIC) Inox 316L

Photos

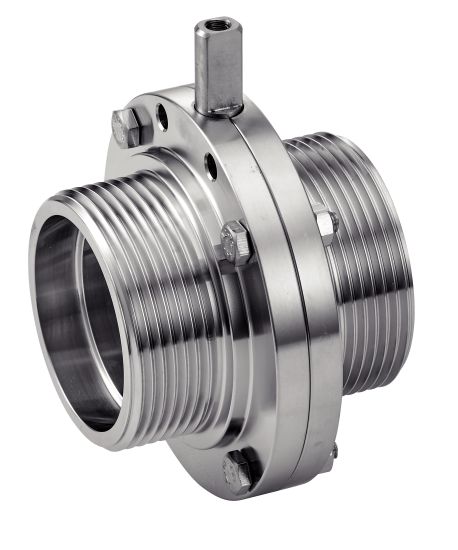

Vanne papillon bouts filetés

Dessins techniques

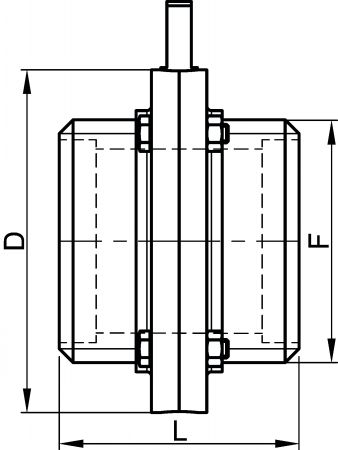

Vanne papillon bouts filetés - Schéma
See related products
SGRM
EXAMPLE OF ORDER : Référence
664343-40

Information

Vanne papillon bouts filetés - Inox 316L

> Dimensions disponibles : du DN40 au DN100 mm

> Normes : CE 1935/2004

PMS (à 20°C) : 10 bar
Température : de -20°C à +150°C

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
664343-40
Joint FKM
40
92
M55 x 3
78
1,44
CAD
NC
NC
664343-50
Joint FKM
50
105
M67 x 3
78
1,80
CAD
D
NC
664343-60
Joint FKM
60
112
M79 x 3,5
78
2,06
CAD
D
NC
664343-70
Joint FKM
70
125
M90 x 3,5
78
2,51
CAD
NC
NC
664343-80
Joint FKM
80
139
M102 x 4
94
4,21
CAD
NC
NC
664343-100
Joint FKM
100
162
M125 x 4
95
5,19
