Tout savoir sur les électrovannes : électrovanne à commande directe ou à membrane assistée, laquelle choisir ?
Pour piloter de façon automatique l'ouverture et la fermeture de votre réseau, l'utilisation d'électrovannes représente un réel avantage. Découvrez, dans cet article, la composition d'une électrovanne, son rôle et les différences entre l'électrovanne à commande directe et l'électrovanne à membrane assistée.
I Les caractéristiques de l'électrovanne
Une électrovanne est une vanne pilotée électriquement. Le signal électrique reçu par la vanne va permettre de déplacer une membrane, et ainsi provoquer l'ouverture et la fermeture du réseau.
Chez Béné Inox, nous proposons deux types d'électrovannes :
- l'électrovanne à commande directe (50910/50930)
- l'électrovanne à membrane assistée (50900/50920)
Deux matières sont disponibles : en inox (avec membrane FKM) ou en laiton (avec membrane NBR)
Attention à la compatibilité de votre fluide avec le corps de vanne et la membrane.
Les électrovannes peuvent être utilisées dans divers secteurs :
- Le traitement de l'eau avec la régulation des réseaux, que ce soit de filtration ou de distribution
- L'agro-alimentaire pour la gestion des utilités (eau, vapeur)
- Les industries chimiques
- Les circuits pneumatiques
Les électrovannes sont disponibles en version ATEX (50903/50913)

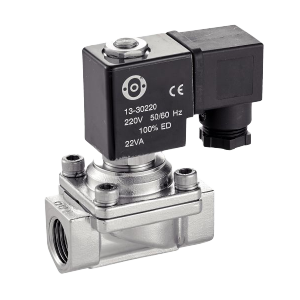

II L'électrovanne à commande directe (ouverture sous tension) 50910/50930
L'électrovanne à commande directe est composée :
- d'une bobine qui va recevoir le signal électrique de commande
- d'un plongeur qui va déplacer la membrane
- d'une membrane qui va bloquer le passage du fluide
Comment l'électrovanne à commande directe fonctionne ?
Dans son état initial, l'électrovanne est une vanne normalement fermée (NF).
Un ressort pousse le plongeur et la membrane, ce qui bloque le passage du fluide et maintient donc la vanne fermée.
Son ouverture est pilotée par la mise sous tension de la bobine. Une fois que la bobine reçoit le signal électrique, un champ électromagnétique se crée, provoquant le déplacement du plongeur (qui va comprimer le ressort) et de la membrane. Cela permet le passage du fluide à travers la vanne.
Une fois que le courant électrique se coupe, le ressort pourra de nouveau pousser le plongeur et la membrane pour fermer la vanne.

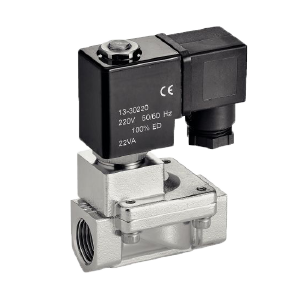

III L'électrovanne à membrane assistée (ouverture sous tension) 50900/50920
L'électrovanne à membrane assistée est composée :
- d'une bobine qui va recevoir le signal électrique de commande
- d'un plongeur qui va ouvrir ou fermer un orifice pilote
- d'une membrane qui va bloquer le passage du fluide
Comment l'électrovanne à membrane assistée fonctionne ?
Au départ, l'électrovanne est normalement fermée (NF).
La membrane dispose d'un trou qui permet au fluide de passer jusqu'à la zone qui se trouve au-dessus de la membrane. A l'aide du ressort, la pression exercée au-dessus de la membrane est plus forte que la pression à l'entrée de la vanne. Cela permet de maintenir la membrane contre le corps et ainsi bloquer le passage du fluide.
Tout comme la vanne à commande directe, son ouverture est pilotée par la mise sous tension de la bobine. Le signal électrique va créer un champ électromagnétique qui va faire remonter le plongeur, et ouvrir l'orifice de pilotage qui relie la zone au-dessus de la membrane à la sortie de la vanne.
La pression étant plus faible en sortie de vanne, le fluide situé sur le dessus de la membrane se dirige donc vers la sortie de l'orifice pilote. La pression à l'entrée de la vanne devient à ce moment-là plus forte, le fluide va donc pousser la membrane et comprimer le ressort pour ouvrir la vanne.
Une fois que le courant électrique est interrompu, le plongeur va boucher l'orifice de pilotage. La pression va augmenter à nouveau sur le dessus de la membrane, ce qui va conduire à la fermeture de la vanne.
Pour fonctionner, cette électrovanne à membrane assistée nécessite obligatoirement une pression différentielle de 0,5 bar minimum entre l'entrée et la sortie. Sans cette différence de pression, la vanne ne s'ouvrira pas.
IV Bilan
Pour conclure, les électrovannes jouent un rôle clés dans la régulation et l'automatisation des process fluides.
Chez Béné Inox, nous mettons à disposition une large gamme d'électrovannes adaptées aux environnements les plus exigeants, en inox ou en laiton pour garantir performance, sécurité et durabilité.
Contactez-nous par mail à bene@bene-inox.com ou par téléphone au 04 78 90 48 22.
