MICRO OR MINI CLAMP UNION - SILICONE GASKET - STAINLESS STEEL 316L JOINT SILICONE Inox 316L (Model : 63486)

Home » Product Ranges - Béné Inox » Food and beverage and wine making sectors » CLAMP standard - Range 63 » CLAMP fittings/connectors » MICRO OR MINI CLAMP UNION - SILICONE GASKET - STAINLESS STEEL 316L JOINT SILICONE Inox 316L (Model : 63486)

Photos

Dessins techniques

See related products

EXAMPLE OF ORDER :

Référence 663486-1225

Information

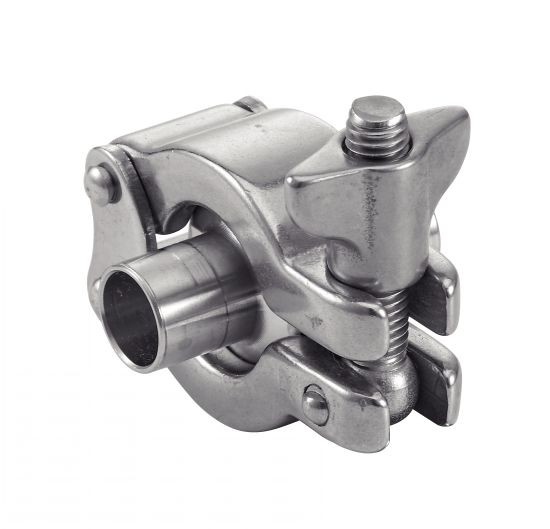

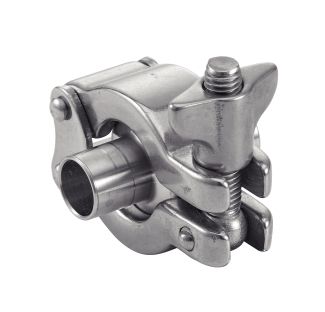

Raccord complet micro-clamp ou mini-clamp - Joint Silicone - Inox 316L

> Dimensions disponibles : du Ø12 au Ø22 mm

> Normes : CE 1935/2004

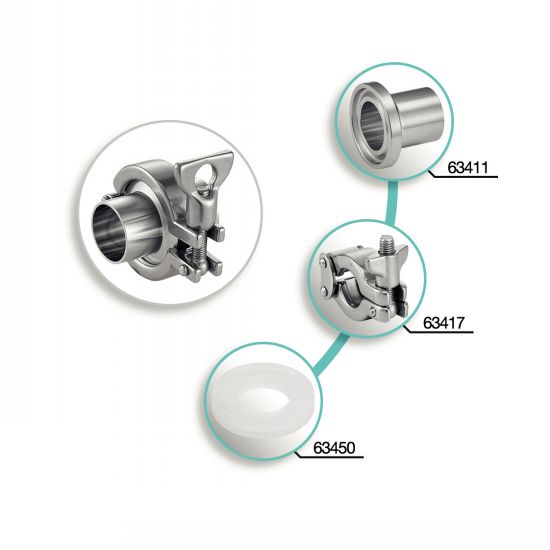

PN selon le collier modèle 63417
Collier en inox 304

Files

• Gamme CLAMP (PDF - 1,33 Mo)

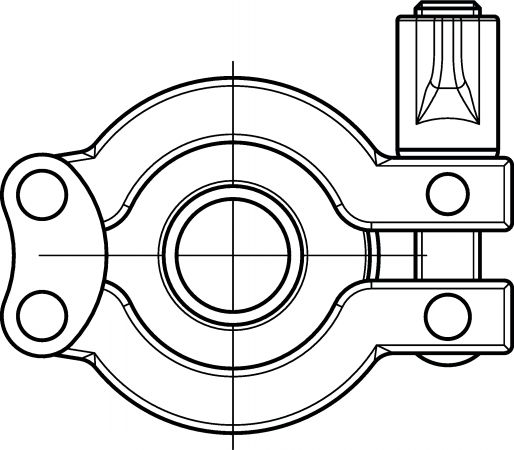

Schéma 0

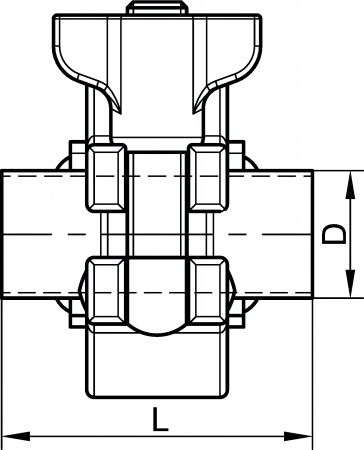

Schéma 1

Quantity



CAD

Avail. --------- All D

Price * ----------- All NC

Ref ---- All 663486-1225 663486-1325 663486-1425 663486-1625 663486-1725 663486-1825 663486-1334 663486-1734 663486-2134 663486-2234

+

Matière ------------ All Joint Silicone

Type ------ All micro mini

D (mm) --------- All 12 13,5 14 16 17,2 18 21,3 22

L (mm) --------- All 42 32

Poids (kg) ---------------- All 0,20 0,23



D

NC

663486-1225

Joint Silicone

micro

12

42

0,20



D

NC

663486-1325

Joint Silicone

micro

13,5

42

0,20



D

NC

663486-1425

Joint Silicone

micro

14

42

0,20



D

NC

663486-1625

Joint Silicone

micro

16

42

0,20



D

NC

663486-1725

Joint Silicone

micro

17,2

42

0,20



D

NC

663486-1825

Joint Silicone

micro

18

42

0,20



D

NC

663486-1334

Joint Silicone

mini

13,5

42

0,23



D

NC

663486-1734

Joint Silicone

mini

17,2

42

0,23



D

NC

663486-2134

Joint Silicone

mini

21,3

42

0,23



D

NC

663486-2234

Joint Silicone

mini

22

32

0,23
