SINGLE PIVOT ISO CLAMP UNION - EPDM GASKET - STAINLESS STEEL 316L JOINT EPDM Inox 316L (Model : 63490)

63490 SINGLE PIVOT ISO CLAMP UNION - EPDM GASKET - STAINLESS STEEL 316L JOINT EPDM Inox 316L

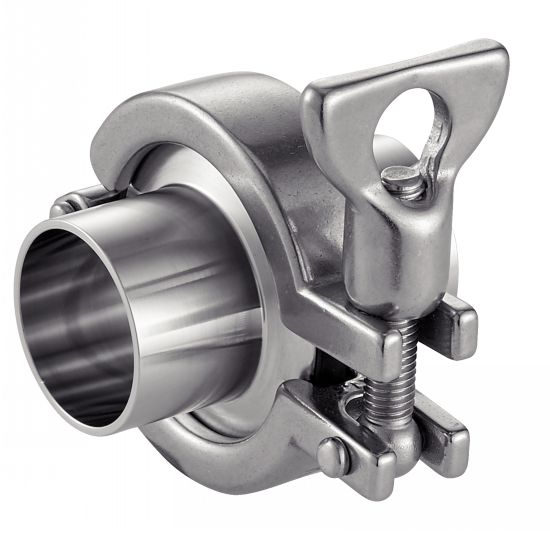

Photos

Raccord clamp complet collier simple articulation
Raccord clamp complet collier simple articulation

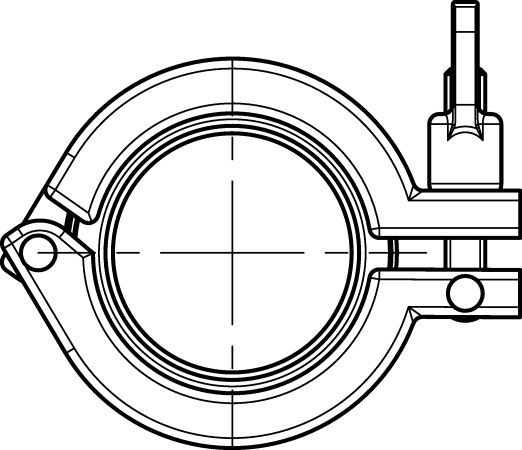

Dessins techniques

Raccord clamp complet collier simple articulation - Schéma

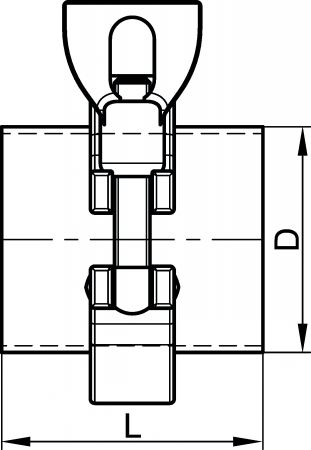

Plan de face
See related products
EXAMPLE OF ORDER : Référence
663490-21

Information

Raccord clamp ISO complet collier simple articulation - Joint EPDM - Inox 316L

> Dimensions disponibles : du DN15 au DN200 mm

> Normes : CE 1935/2004

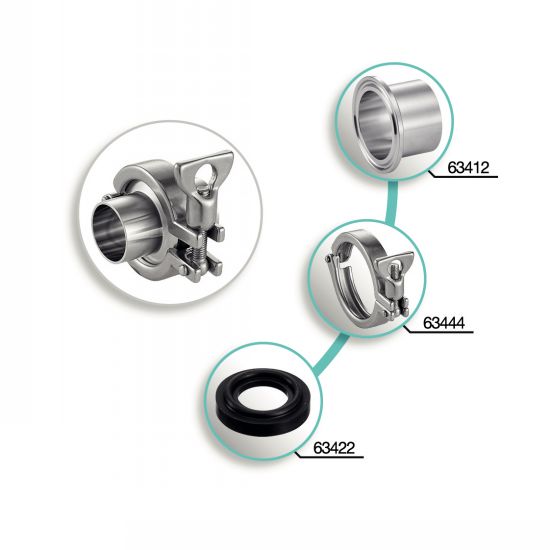

PN selon le collier modèle 63444
Collier en inox 304

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
663490-21
Joint EPDM
15
21,3
45
0,44
CAD
D
NC
663490-26
Joint EPDM
20
26,9
45
0,44
CAD
D
NC
663490-33
Joint EPDM
25
33,7
45
0,44
CAD
D
NC
663490-42
Joint EPDM
32
42,4
45
0,46
CAD
D
NC
663490-48
Joint EPDM
40
48,3
45
0,50
CAD
D
NC
663490-60
Joint EPDM
50
60,3
59
0,67
CAD
NC
NC
663490-76
Joint EPDM
65
76,1
59
0,82
CAD
D
NC
663490-88
Joint EPDM
80
88,9
59
1,09
CAD
D
NC
663490-114
Joint EPDM
100
114,3
59
1,62
CAD
D
NC
663490-139
Joint EPDM
125
139,7
59
2,06
CAD
D
NC
663490-168
Joint EPDM
150
168,3
59
2,25

D
NC
663490-219
Joint EPDM
200
219,1
59
2,65
