HEXAGON HEAD SCREW FOR CONCRETE - BIMETALLIC INOX A4 - ACIER TREMPÉ (Model : 430023)

430023 HEXAGON HEAD SCREW FOR CONCRETE - BIMETALLIC INOX A4 - ACIER TREMPÉ

  • Inox A4

Photos

Nouveau

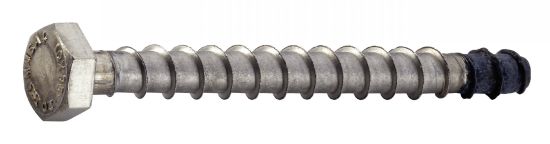

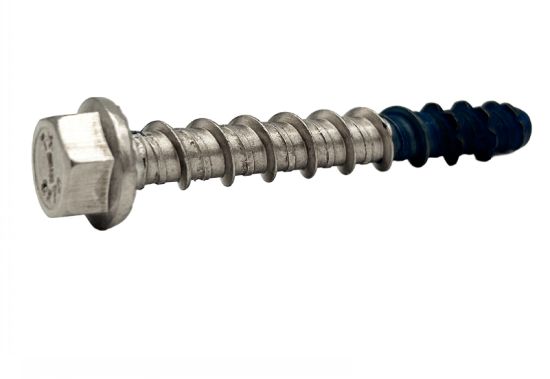

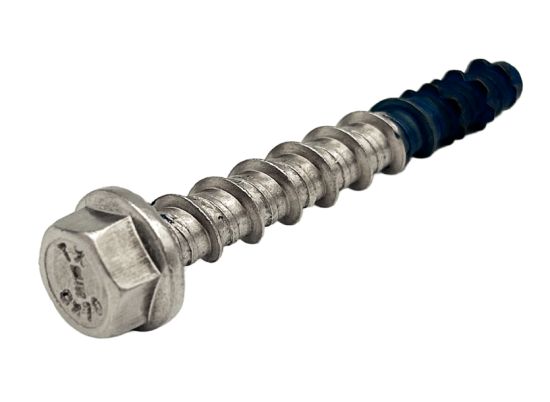

Hexagon head screw for concrete - bimetallic inox a4 - acier trempé

Dessins techniques

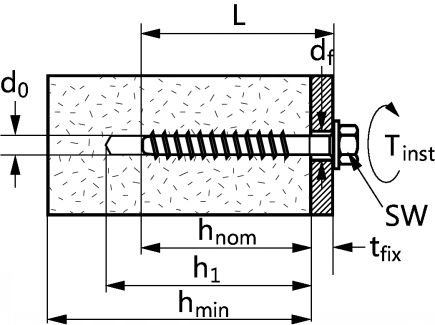

Hexagon head screw for concrete - bimetallic inox a4 - acier trempé (Schema)
See related products
EXAMPLE OF ORDER : Référence
430023-6X40

Information

Vis à béton tête hexagonale à embase - Inox A4 / acier trempé
La vis à béton TH, composée d'un corps en inox A4 et d'une pointe en acier trempé et utilisée par exemple, pour la fixation de rampes, étagères, racks dans du béton fissuré ou non fissuré.
Elle est homologuée pour la catégorie sismique C1 pour les applications non structurelles.
Cette vis d'ancrage béton bimetal est conforme à l'ETA 20/0046 (option 1).

Un avant trou est nécessaire pour une mise en place correcte.
- tfix: épaisseur maxi de la pièce à fixer
- hmin: épaisseur minimale du support en béton
- d0: Ø de perçage
- h1: profondeur de perçage mini
- hnom: profondeur d'installation de la vis
- df: diamètre de passage de la pièce à fixer
- SW: taille de l'outil de serrage
- Tinst : couple de serrage maxi
- Ch : charge maxi recommandé dans du béton non-fissuré
- Ch1 : charge maxi recommandé dans du béton fissuré

Attention: les charges sont données pour une vis isolée sans effet de la distance au bord du support ni de la distance entre les ancrages. Elles sont données pour la profondeur d'installation donnée (hnom).

Pour plus d'informations sur l'installation et les valeurs de résitances : fiche technique disponible sur demande.

Files

Schéma 0

Quantity

CAD
+

NC
NC
430023-6X40
6
40
5
80
6
45
35
7,5 - 9
10
10
2,18/5,02
0,40/4,07

NC
NC
430023-6X60
6
60
5
80
6
65
55
7,5 - 9
10
10
4,76/5,02
2,98/4,85

NC
NC
430023-8X70
8
70
5
80
8
75
65
10,1 - 12
13
20
7,01/8,37
4,90/8,18

NC
NC
430023-8X80
8
80
15
80
8
75
65
10,1 - 12
13
20
7,01/8,37
4,90/8,18

NC
NC
430023-8X90
8
90
25
80
8
75
65
10,1 - 12
13
20
7,01/8,37
4,90/8,18

NC
NC
430023-8X105
8
105
40
80
8
75
65
10,1 - 12
13
20
7,01/8,37
4,90/8,18

NC
NC
430023-10X70
10
70
15
80
10
65
55
12,3 - 14
15
30
5,22/11,46
3,65/8,02

NC
NC
430023-10X90
10
90
5
100
10
95
85
12,3 - 14
15
30
10,71/13,75
7,49/13,75

NC
NC
430023-10X100
10
100
15
100
10
95
85
12,3 - 14
15
30
10,71/13,75
7,49/13,75

NC
NC
430023-10X120
10
120
35
100
10
95
85
12,3 - 14
15
30
10,71/13,75
7,49/13,75

NC
NC
430023-12X80
12
80
5
90
12
90
75
14,4 - 16
18
50
8,62/19,91
5,60/15,86

NC
NC
430023-12X110
12
110
5
160
12
120
105
14,4 - 16
18
50
17,87/19,91
12,51/19,91
