HEXAGON HEAD SCREW FOR CONCRETE - ZINC PLATED STEEL acier zingué (Model : 830023)

830023 HEXAGON HEAD SCREW FOR CONCRETE - ZINC PLATED STEEL acier zingué

  • Acier zingué

Photos

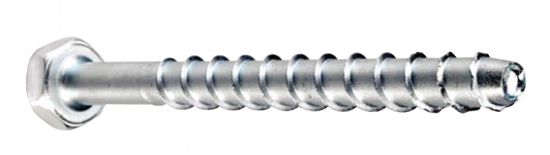

Hexagon head screw for concrete - zinc plated steel

Dessins techniques

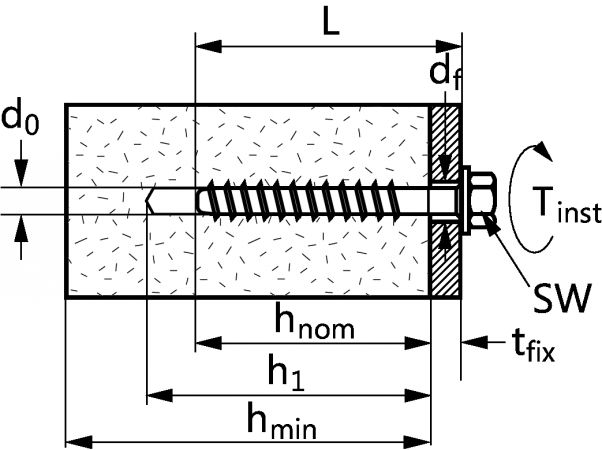

Hexagon head screw for concrete - zinc plated steel (Schema)
See related products
EXAMPLE OF ORDER : Référence
830023-6X40

Information

Vis à béton tête hexagonale à embase - Acier zingué

La vis à béton TH en acier zingué est homologuée Option 1 pour l'utilisation dans du béton fissuré ou non fissuré.

Elle est homologuée pour la catégorie sismique C1 pour les applications non structurelles.

Cette vis d'ancrage béton est conforme à l'ETA 20/0046 (option 1) et ETA 20/0494 (pour emploi sur béton et dalles alvéolaires préfabriquées pour des systèmes non-structurels redondants)

Un avant trou est nécessaire pour une mise en place correcte.

Des questions ? Contactez nos experts au 04 78 90 48 22 ou par mail à bene@bene-inox.com

tfix: épaisseur maxi de la pièce à fixer
hmin: épaisseur minimale du support en béton
d0: Ø de perçage
h1: profondeur de perçage mini
hnom: profondeur d'installation de la vis
df: diamètre maxi de passage de la pièce à fixer

Files

Schéma 0

Quantity

CAD
+

NC
NC
830023-6X40
6
40
5
100
6
45
35
9
10
10
1,98/5,97
1,81/4,46

NC
NC
830023-6X50
6
50
15
100
6
45
35
9
10
10
1,98/5,97
1,81/4,46

NC
NC
830023-6X60
6
60
5
100
6
65
55
9
10
10
6,61/5,97
4,62/5,32

NC
NC
830023-6X70
6
70
15
100
6
65
55
9
10
10
6,61/5,97
4,62/5,32

NC
NC
830023-6X80
6
80
25
100
6
65
55
9
10
10
6,61/5,97
4,62/5,32

NC
NC
830023-6X100
6
100
45
100
6
65
55
9
10
10
6,61/5,97
4,62/5,32

NC
NC
830023-6X120
6
120
65
100
6
65
55
9
10
10
6,61/5,97
4,62/5,32

NC
NC
830023-8X55
8
55
5
100
8
60
50
12
13
20
4,48/9,32
3,14/6,78

NC
NC
830023-8X60
8
60
10
100
8
60
50
12
13
20
4,48/9,32
3,14/6,78

NC
NC
830023-8X70
8
70
5
100
8
75
65
12
13
20
8,41/9,32
5,88/7,47

NC
NC
830023-8X80
8
80
15
100
8
75
65
12
13
20
8,41/9,32
5,88/7,47

NC
NC
830023-8X90
8
90
25
100
8
75
65
12
13
20
8,41/9,32
5,88/7,47

NC
NC
830023-8X100
8
100
35
100
8
75
65
12
13
20
8,41/9,32
5,88/7,47

NC
NC
830023-8X110
8
110
45
100
8
75
65
12
13
20
8,41/9,32
5,88/7,47

NC
NC
830023-8X120
8
120
55
100
8
75
65
12
13
20
8,41/9,32
5,88/7,47

NC
NC
830023-8X140
8
140
75
100
8
75
65
12
13
20
8,41/9,32
5,88/7,47

NC
NC
830023-10X60
10
60
5
100
10
65
55
14
15
30
6,26/13,05
4,38/8,55

NC
NC
830023-10X70
10
70
15
100
10
65
55
14
15
30
6,26/13,05
4,38/8,55

NC
NC
830023-10X80
10
80
25
100
10
65
55
14
15
30
6,26/13,05
4,38/8,55

NC
NC
830023-10X90
10
90
5
135
10
95
85
14
15
30
12,85/12,21
8,99/13,05

NC
NC
830023-10X100
10
100
15
135
10
95
85
14
15
30
12,85/12,21
8,99/13,05

NC
NC
830023-10X120
10
120
35
135
10
95
85
14
15
30
12,85/12,21
8,99/13,05

NC
NC
830023-10X140
10
140
55
135
10
95
85
14
15
30
12,85/12,21
8,99/13,05

NC
NC
830023-12X80
12
80
5
120
12
90
75
14
18
50
10,35/17,73
7,24/16,88

NC
NC
830023-12X90
12
90
15
120
12
90
75
14
18
50
10,35/17,73
7,24/16,88

NC
NC
830023-12X100
12
100
25
120
12
90
75
14
18
50
10,35/17,73
7,24/16,88

NC
NC
830023-12X110
12
110
5
170
12
120
105
14
18
50
17,87/17,73
12,51/17,73

NC
NC
830023-12X130
12
130
25
170
12
120
105
14
18
50
17,87/17,73
12,51/17,73

NC
NC
830023-12X150
12
150
45
170
12
120
105
14
18
50
17,87/17,73
12,51/17,73
