SERRATED LOCK WASHER INTERNAL TEETH - STAINLESS STEEL A2 - DIN 6798 J - NF E 27-625 INOX A2 - DIN 6798 J - NFE 27-625 (Model : 216514)

Home » Fasteners and stainless steel fixing elements » Washers - Category 16 » Stainless steel A2 » SERRATED LOCK WASHER INTERNAL TEETH - STAINLESS STEEL A2 - DIN 6798 J - NF E 27-625 INOX A2 - DIN 6798 J - NFE 27-625 (Model : 216514)

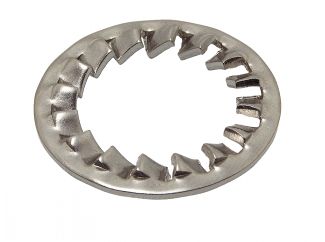

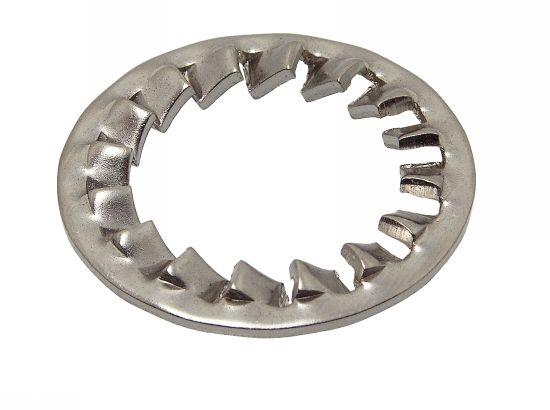

Photos

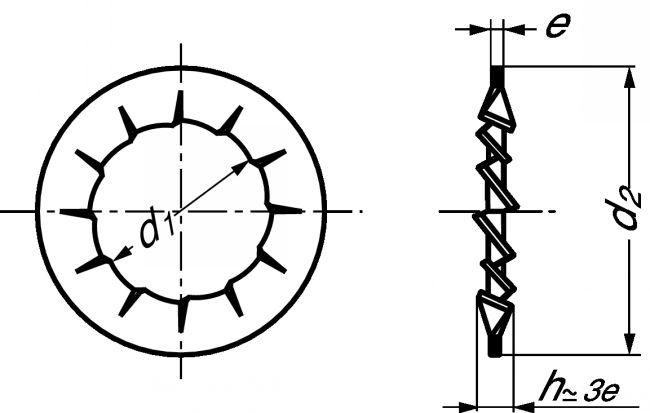

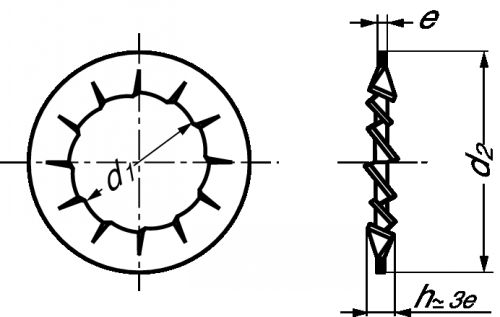

Dessins techniques

EXAMPLE OF ORDER :

Référence 216514-2

Information

Files

• Rondelle plate, étroite, moyenne, Large : Série 16 (PDF - 588 Ko)

Schéma 0

Quantity



CAD

Avail. --------- All NC D

Price * ----------- All NC

Ref ---- All 216514-2,5 216514-3 216514-4 216514-5 216514-6 216514-8 216514-10 216514-12 216514-14 216514-16 216514-20 216514-24 216514-30 216514-2

+

Ø vis (mm) ----------------- All 2,5 3 4 5 6 8 10 12 14 16 20 24 30 2

d1 (mm) ----------- All 2,8 3,4 4,5 5,5 6,6 8,6 10,8 13,3 15,3 17,3 21,3 25,3 31,4 2,3

d2 (mm) ----------- All 5,5 6 8 10 11 15 18 20,5 24 26 33 38 48 4,5

e (mm) --------- All 0,4 0,5 0,6 0,7 0,8 0,9 1 1,2 1,4 1,5 1,6 0,3

CAD

NC

NC

216514-2,5

2,5

2,8

5,5

0,4

CAD

D

NC

216514-3

3

3,4

6

0,4

CAD

D

NC

216514-4

4

4,5

8

0,5

CAD

D

NC

216514-5

5

5,5

10

0,6

CAD

D

NC

216514-6

6

6,6

11

0,7

CAD

D

NC

216514-8

8

8,6

15

0,8

CAD

D

NC

216514-10

10

10,8

18

0,9

CAD

NC

NC

216514-12

12

13,3

20,5

1

CAD

NC

NC

216514-14

14

15,3

24

1

CAD

NC

NC

216514-16

16

17,3

26

1,2

CAD

NC

NC

216514-20

20

21,3

33

1,4

CAD

D

NC

216514-24

24

25,3

38

1,5

CAD

NC

NC

216514-30

30

31,4

48

1,6

CAD

NC

NC

216514-2

2

2,3

4,5

0,3
