GROOVED ISO ELBOW 90° - 304L -316L 304L -316L (Model : 4210)

4210 GROOVED ISO ELBOW 90° - 304L -316L 304L -316L

Photos

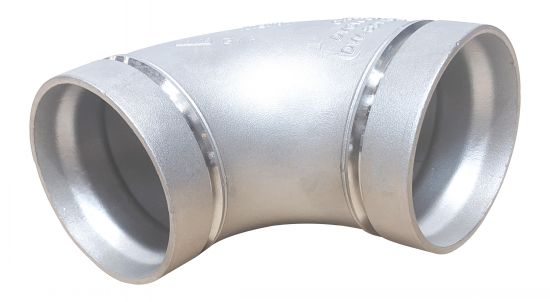

Coude ISO rainuré à 90°

Dessins techniques

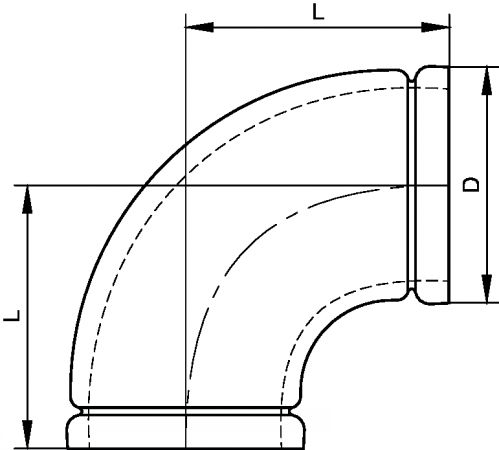

Coude ISO rainuré à 90° - Schéma
See related products
EXAMPLE OF ORDER : Référence
342107-50

Information

Coude ISO rainuré à 90° - Inox 304L et 316L
Victaulic® StrengThin TM 100 E490

Ce coude à 90° permet de constituer des réseaux en raccords rainurés.
La pression nominale du réseau dépend de l'épaisseur du tube utilisé,
consultez notre cahier technique pour plus d'informations.

Ce coude ISO rainuré à 90° est proposé du diamètre 60,3mm à 219,1mm.
Il est disponible en inox 304L et 316L (ou CF8 / CF8M pour les DN 50 65 et 80)

- Pensez-y !

 Retrouvez nos colliers de raccordement pour raccords rainurés modèle 4201/4202/4203 pour connecter les raccords rainurés entre eux.

Contactez-nous pour vos besoins spécifiques : coudes à 90° jusqu'au diamètre 323,3mm

 Victaulic® & StrengThin TM sont des marques de Victaulic Company. Tous droits réservés.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
342107-50
Inox CF8
50
60,3
79,5
0,8
CAD
D
NC
342107-65
Inox CF8
65
76,1
95,3
1,2
CAD
D
NC
342107-80
Inox CF8
80
88,9
114,3
1,3
CAD
D
NC
342107-100
Inox 304L
100
114,3
152,4
1,3
CAD
D
NC
342107-125
Inox 304L
125
139,7
190,5
2,0
CAD
D
NC
342107-150
Inox 304L
150
168,3
228,6
3,0
CAD
D
NC
342107-200
Inox 304L
200
219,1
304,8
7,7
CAD
D
NC
642107-50
Inox CF8M
50
60,3
79,5
0,8
CAD
NC
NC
642107-65
Inox CF8M
65
76,1
95,3
1,2
CAD
D
NC
642107-80
Inox CF8M
80
88,9
114,3
1,3
CAD
D
NC
642107-100
Inox 316L
100
114,3
152,4
1,3
CAD
D
NC
642107-125
Inox 316L
125
139,7
190,5
2,0
CAD
D
NC
642107-150
Inox 316L
150
168,3
228,6
3,0
CAD
D
NC
642107-200
Inox 316L
200
219,1
304,8
7,7

Les DN50, 65 et 80 sont réalisés en CF8 / CF8M
