GROOVED ISO ELBOW 45° - 304L -316L 304L -316L (Model : 4211)

4211 GROOVED ISO ELBOW 45° - 304L -316L 304L -316L

Photos

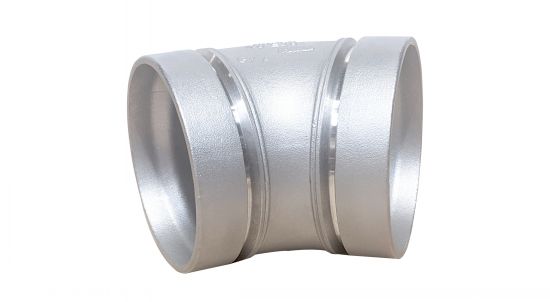

Coude ISO rainuré à 45°

Dessins techniques

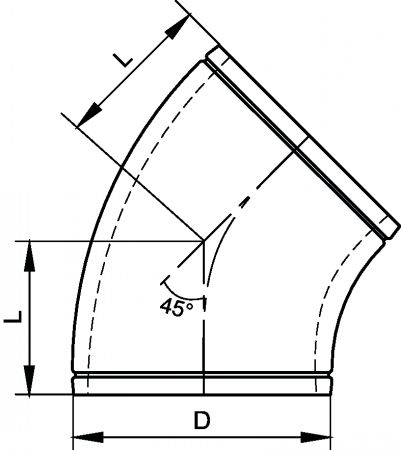

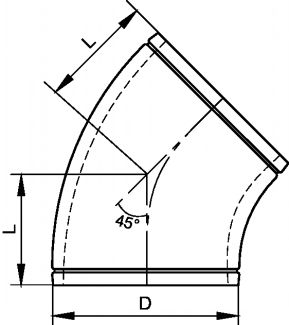

Coude ISO rainuré à 45° - Schéma
See related products
EXAMPLE OF ORDER : Référence
342117-50

Information

Coude ISO rainuré à 45° - Inox 304L et 316L
Victaulic® StrengThin TM 100 E491

Ce coude à 45° permet de constituer des réseaux en raccords rainurés.
La pression nominale du réseau dépend de l'épaisseur du tube utilisé,
consultez notre cahier technique pour plus d'informations.

Ce coude ISO rainuré à 45° est proposé du diamètre 60,3mm à 219,1mm.
Ce coude est proposé en inox 304L et 316L (ou CF8 / CF8M pour les DN 50 65 et 80)

- Pensez-y !

 Optez pour nos colliers de raccordement modèle 4201 - 4202 - 4203 pour connecter les raccords rainurés entre eux.

Contactez-nous pour vos besoins spécifiques : coudes à 45° jusqu'au diamètre 323,3mm

 Victaulic® & StrengThin TM sont des marques de Victaulic Company. Tous droits réservés.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
342117-50
Inox CF8
50
60,3
47.8
0,5
CAD
D
NC
342117-65
Inox CF8
65
76,1
50.8
0,8
CAD
D
NC
342117-80
Inox CF8
80
88,9
54.1
1
CAD
D
NC
342117-100
Inox 304L
100
114,3
63.5
0,7
CAD
NC
NC
342117-125
Inox 304L
125
139,7
79.5
0,8
CAD
D
NC
342117-150
Inox 304L
150
168,3
95.3
1,5
CAD
D
NC
342117-200
Inox 304L
200
219,1
127
3,9
CAD
D
NC
642117-50
Inox CF8M
50
60,3
47.8
0,5
CAD
D
NC
642117-65
Inox CF8M
65
76,1
50.8
0,8
CAD
D
NC
642117-80
Inox CF8M
80
88,9
54.1
1
CAD
D
NC
642117-100
Inox 316L
100
114,3
63.5
0,7
CAD
D
NC
642117-125
Inox 316L
125
139,7
79.5
0,8
CAD
D
NC
642117-150
Inox 316L
150
168,3
95.3
1,5
CAD
D
NC
642117-200
Inox 316L
200
219,1
127
3,9

Les DN50, 65 et 80 sont réalisés en CF8 / CF8M
