GROOVED ISO COLLAR FOR LAPPED FLANGE 304L -316L (Model : 4242)

4242 GROOVED ISO COLLAR FOR LAPPED FLANGE 304L -316L

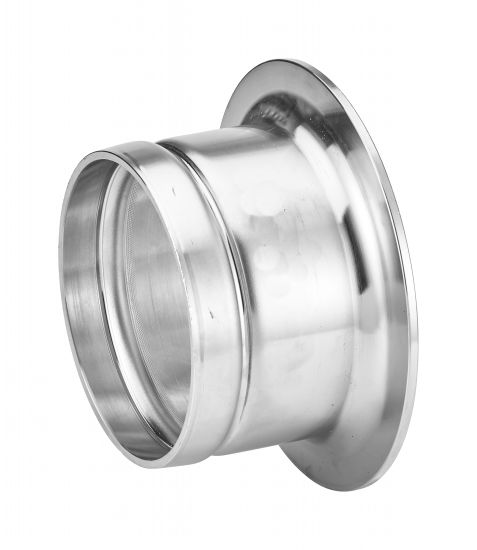

Photos

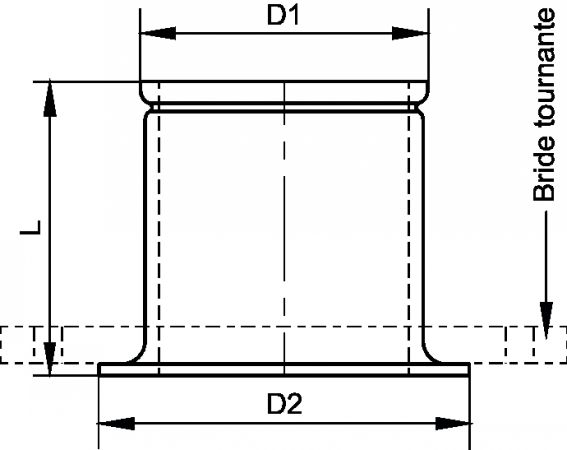

Dessins techniques

Information

Collet ISO rainuré pour bride tournante - Inox 304L et 316L
Victaulic® StrengThin TM 100 E498 (bride non fournie)

Ce collet permet de constituer des réseaux en raccords rainurés.
C'est un produit qui facilite le raccordement entre une tuyauterie ISO soudée et une tuyauterie en raccords rainurés :
la connexion se fait au moyen d'une bride tournante (5711
/ 5715 / 5712 ), d'un joint de bride (5737) et des visseries appropriées.

Pour plus d'informations sur les produits similaires,
consultez le cahier technique partie concepteur.

La pression nominale du réseau dépend de l'épaisseur du tube utilisé,
consultez notre cahier technique pour en savoir plus.

Ce collet ISO rainuré pour bride est proposé du diamètre 60,3mm à 219,1mm.
Il est proposé en inox 304L et 316L.

-
Pensez-y !

Pour connecter les raccords rainurés entre eux, optez pour nos colliers de raccordement modèle 4201/4202/4203.

Contactez-nous pour vos besoins spécifiques : collet rainuré pour bride jusqu'au diamètre 323,3mm.

Victaulic® & StrengThin TM sont des marques de Victaulic Company. Tous droits réservés.

Quantity

CAD
+
CAD
D
NC
642427-50
Inox 316L
50
60,3
102
63.5
0,28
CAD
NC
NC
642427-65
Inox 316L
65
76,1
122
63.5
0,36
CAD
NC
NC
642427-80
Inox 316L
80
88,9
139
63.5
0,42
CAD
NC
NC
642427-100
Inox 316L
100
114,3
158
76.2
0,61
CAD
NC
NC
642427-125
Inox 316L
125
139,7
188
76.2
0,75
CAD
D
NC
642427-150
Inox 316L
150
168,3
212
88.9
1
CAD
D
NC
642427-200
Inox 316L
200
219,1
270
101.6
1,6
