PLAIN WELDING FLANGE FOR METRIC PIPE - TYPE 01A - STAINLESS STEEL 1.4307 - 1.4404 Inox 1.4307 - 1.4404 (Model : 5724)

5724 PLAIN WELDING FLANGE FOR METRIC PIPE - TYPE 01A - STAINLESS STEEL 1.4307 - 1.4404 Inox 1.4307 - 1.4404

Photos

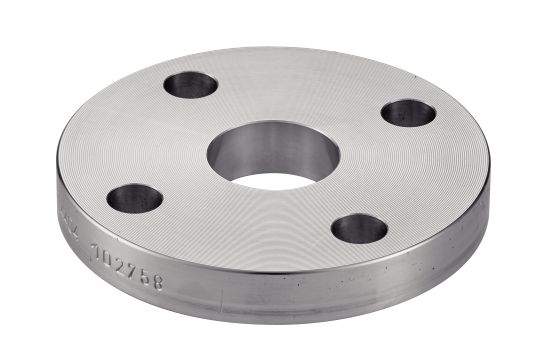

Bride plate à souder métrique type 01A | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

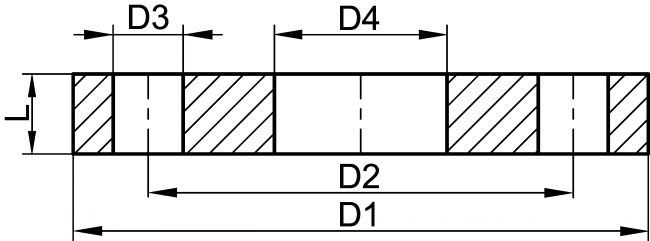

Bride plate à souder métrique type 01A - Schéma
See related products
EXAMPLE OF ORDER : Référence
357242-19

Information

Files

Schéma 0

Quantity

CAD
+

CAD
D
NC
357242-19

Inox 1.4307
15
PN10/40
19
95
65
4x14
19,7
14
0,67
7307210090
CAD
NC
NC
357242-23

Inox 1.4307
20
PN10/40
23
105
75
4x14
23,6
16
0,94
7307210090
CAD
D
NC
357242-29

Inox 1.4307
25
PN10/40
29
115
85
4x14
29,8
16
1,11
7307210090
CAD
D
NC
357242-35

Inox 1.4307
32
PN10/40
35
140
100
4x18
36,1
18
1,82
7307210090
CAD
D
NC
357242-41

Inox 1.4307
40
PN10/40
41
150
110
4x18
42,1
18
2,08
7307210090
CAD
D
NC
357242-53

Inox 1.4307
50
PN10/16
53
165
125
4x18
54,2
19
2,73
7307210090
CAD
D
NC
357242-70

Inox 1.4307
65
PN10/16
70
185
145
8x18
71,4
20
3,16
7307210090
CAD
D
NC
357242-85

Inox 1.4307
80
PN10/16
85
200
160
8x18
85,6
20
3,60
7307210090
CAD
D
NC
357242-104

Inox 1.4307
100
PN10/16
104
220
180
8x18
105,7
22
4,39
7307210090
CAD
D
NC
357242-129

Inox 1.4307
125
PN10/16
129
250
210
8x18
130,8
22
5,41
7307210090
CAD
D
NC
357242-154

Inox 1.4307
150
PN10/16
154
285
240
8x22
156,2
24
7,14
7307210090
CAD
D
NC
357242-204

Inox 1.4307
200
PN10
204
340
295
8x22
206,4
24
9,27
7307210090
CAD
D
NC
357242-20416

Inox 1.4307
200
PN16
204
340
295
12x22
206,4
26
9,73
7307210090
CAD
D
NC
357242-254

Inox 1.4307
250
PN10
254
395
350
12x22
257,5
26
11,80
7307210090
CAD
NC
NC
357242-304

Inox 1.4307
300
PN10
304
445
400
12x22
307,6
26
13,60
7307210090
CAD
NC
NC
657242-19

Inox 1.4404
15
PN10/40
19
95
65
4x14
19,7
14
0,67
7307210090
CAD
D
NC
657242-23

Inox 1.4404
20
PN10/40
23
105
75
4x14
23,6
16
0,94
7307210090
CAD
D
NC
657242-29

Inox 1.4404
25
PN10/40
29
115
85
4x14
29,8
16
1,11
7307210090
CAD
NC
NC
657242-35

Inox 1.4404
32
PN10/40
35
140
100
4x18
36,1
18
1,82
7307210090
CAD
D
NC
657242-41

Inox 1.4404
40
PN10/40
41
150
110
4x18
42,1
18
2,08
7307210090
CAD
D
NC
657242-53

Inox 1.4404
50
PN10/16
53
165
125
4x18
54,2
19
2,73
7307210090
CAD
D
NC
657242-70

Inox 1.4404
65
PN10/16
70
185
145
8x18
71,4
20
3,16
7307210090
CAD
D
NC
657242-85

Inox 1.4404
80
PN10/16
85
200
160
8x18
85,6
20
3,60
7307210090
CAD
D
NC
657242-104

Inox 1.4404
100
PN10/16
104
220
180
8x18
105,7
22
4,39
7307210090
CAD
D
NC
657242-129

Inox 1.4404
125
PN10/16
129
250
210
8x18
130,8
22
5,41
7307210090
CAD
D
NC
657242-154

Inox 1.4404
150
PN10/16
154
285
240
8x22
156,2
24
7,14
7307210090
CAD
D
NC
657242-204

Inox 1.4404
200
PN10
204
340
295
8x22
206,4
24
9,27
7307210090
CAD
NC
NC
657242-20416

Inox 1.4404
200
PN16
204
340
295
12x22
206,4
26
9,73
7307210090
CAD
D
NC
657242-254

Inox 1.4404
250
PN10
254
395
350
12x22
257,5
26
11,80
7307210090
CAD
D
NC
657242-304

Inox 1.4404
300
PN10
304
445
400
12x22
307,6
26
13,60
7307210090
