WASHER FOR WOOD CONSTRUCTION - FORM R - STAINLESS STEEL A2 - DIN 440 R INOX A2 - DIN 440 R (Model : 216541)

Home » Fasteners and stainless steel fixing elements » Washers - Category 16 » Stainless steel A2 » WASHER FOR WOOD CONSTRUCTION - FORM R - STAINLESS STEEL A2 - DIN 440 R INOX A2 - DIN 440 R (Model : 216541)

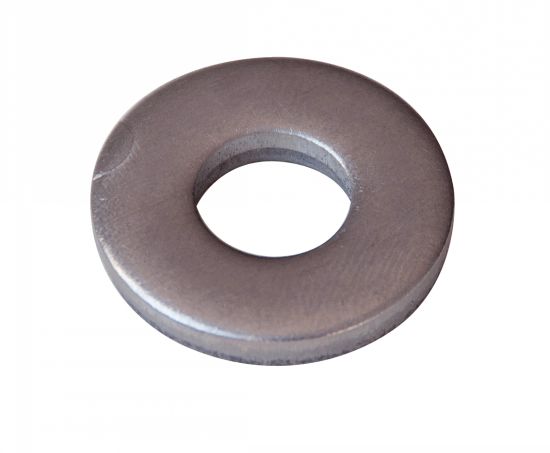

Photos

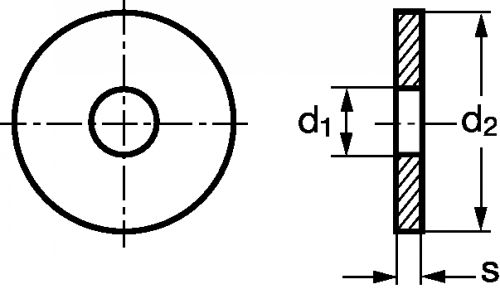

Dessins techniques

EXAMPLE OF ORDER :

Référence 216541-6

Information

Aucune information supplémentaire sur ce produit.

Files

• Rondelle plate, étroite, moyenne, Large : Série 16 (PDF - 588 Ko)

Schéma 0

Quantity



CAD

Avail. --------- All D NC

Price * ----------- All NC

Ref ---- All 216541-6 216541-8 216541-10 216541-12

+

Ø vis (mm) ----------------- All 6 8 10 12

d1 (mm) ----------- All 6,6 9 11 13,5

d2 (mm) ----------- All 22 28 34 44

s (mm) --------- All 2 3 4

CAD

D

NC

216541-6

6

6,6

22

2

CAD

NC

NC

216541-8

8

9

28

3

CAD

D

NC

216541-10

10

11

34

3

CAD

D

NC

216541-12

12

13,5

44

4
