LONG THREADED STIRRUP FOR METRIC PIPE - STAINLESS STEEL A2 - A4 Inox A2 - A4 (Model : 72106)

72106 LONG THREADED STIRRUP FOR METRIC PIPE - STAINLESS STEEL A2 - A4 Inox A2 - A4

Photos

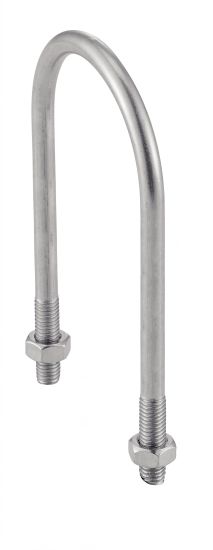

Etrier long double hauteur pour tube métrique

Dessins techniques

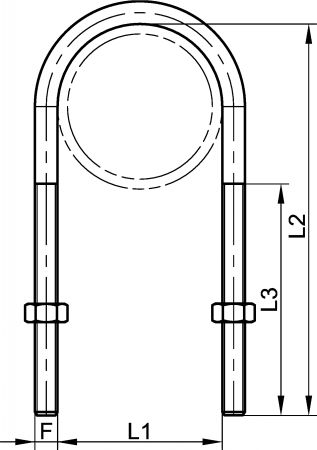

Etrier long double hauteur pour tube métrique - Schéma
See related products
EXAMPLE OF ORDER : Référence
272106-54

Information

Etrier fileté long pour tube métrique - Inox A2 - A4

> Diamètres disponibles : du 54 au 104 mm

Attention, l'écartement L1 peut varier selon les tolérances de fabrication
Etrier livré avec 2 écrous
Sur demande : étriers sur plan et autres dimensions

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
272106-54
Inox A2
54
M8
55
140
90
0,12
CAD
D
NC
272106-64
Inox A2
64
M8
65
160
100
0,13
CAD
D
NC
272106-74
Inox A2
74
M8
75
185
110
0,15
CAD
D
NC
272106-84
Inox A2
84
M8
85
205
120
0,17
CAD
D
NC
472106-54
Inox A4
54
M8
55
140
90
0,12
CAD
D
NC
472106-104
Inox A4
104
M8
105
245
140
0,20
