HEXAGON NUT WITH SERRATED FLANGE - STAINLESS STEEL A4 - DIN 6923 - ISO 4161 INOX A4 - DIN 6923 - ISO 4161 (Model : 415609)

Home » Fasteners and stainless steel fixing elements » Nuts - Category 15 » Stainless steel A4 » HEXAGON NUT WITH SERRATED FLANGE - STAINLESS STEEL A4 - DIN 6923 - ISO 4161 INOX A4 - DIN 6923 - ISO 4161 (Model : 415609)

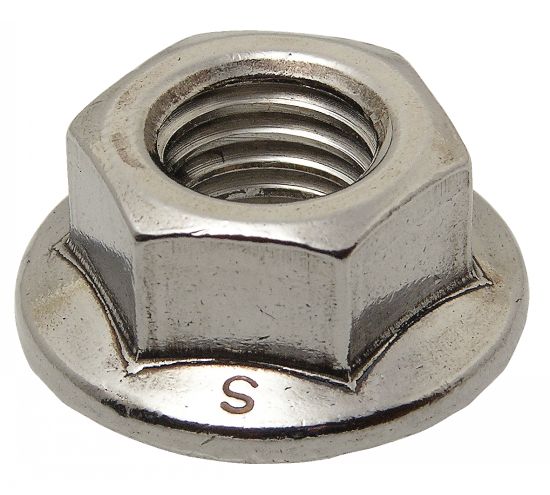

Photos

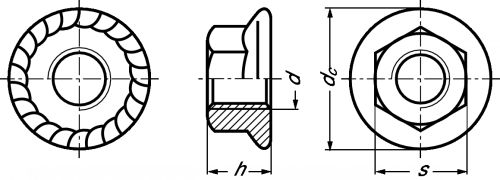

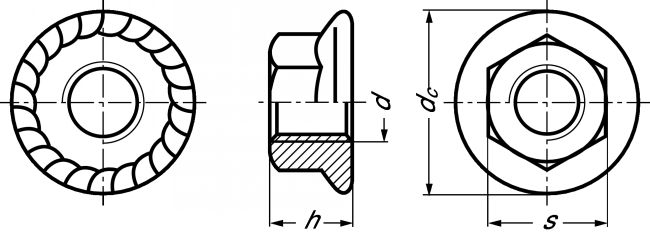

Dessins techniques

EXAMPLE OF ORDER :

Référence 415609-5

Information

Aucune information supplémentaire sur ce produit.

Files

• Ecrou hexagonal à créneaux, fendu, bas : Série 15 (PDF - 650 Ko)

Schéma 0

Quantity



CAD

Avail. --------- All D

Price * ----------- All NC

Ref ---- All 415609-5 415609-6 415609-8 415609-10 415609-12

+

d - All M5 M6 M8 M10 M12

dc (mm) ----------- All 11,8 14,2 17,9 21,8 26

m (mm) --------- All 5 6 8 10 12

s (mm) --------- All 8 10 13 15 18

CAD

D

NC

415609-5

M5

11,8

5

8

CAD

D

NC

415609-6

M6

14,2

6

10

CAD

D

NC

415609-8

M8

17,9

8

13

CAD

D

NC

415609-10

M10

21,8

10

15

CAD

D

NC

415609-12

M12

26

12

18
