FEMALE / FEMALE UNION 90° ELBOW (CASTING) - STAINLESS STEEL 316 Inox 316 moulé (Model : 5252)

5252 FEMALE / FEMALE UNION 90° ELBOW (CASTING) - STAINLESS STEEL 316 Inox 316 moulé

Photos

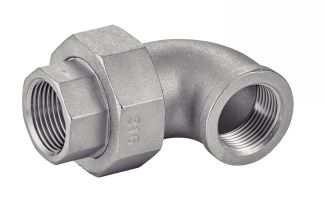

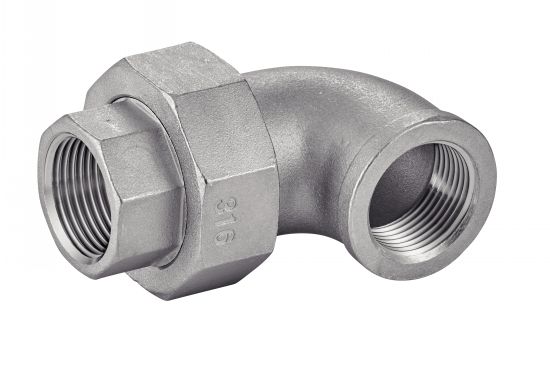

Coude union femelle / femelle 90°

Dessins techniques

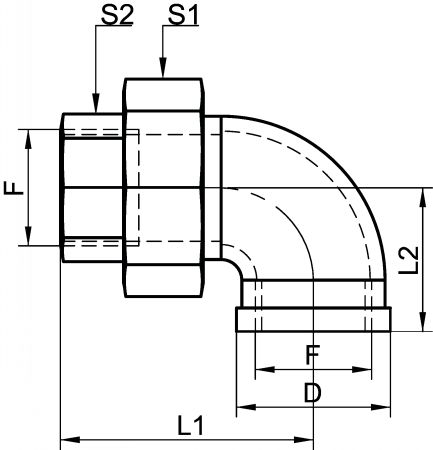

Coude union femelle / femelle 90° - Schéma
EXAMPLE OF ORDER : Référence
452524-8

Information

Coude union femelle / femelle 90° - Inox 316 moulé

> Diamètres disponibles : du DN8 au DN50
- Filetage Gaz

> Pression nominale du coude :
- 20 bar à 20°C
- 16 bar à 100°C

> Norme ISO 7/1
ISO 4144

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
452524-8
Gaz cylindrique
8
1/4"
22
1/4"
46,5
21
30
18
0,11
CAD
D
NC
452524-10
Gaz cylindrique
10
3/8"
26
3/8"
49
25
35
22
0,18
CAD
D
NC
452524-15
Gaz cylindrique
15
1/2"
30,5
1/2"
56
28
42
27
0,22
CAD
D
NC
452524-20
Gaz cylindrique
20
3/4"
36
3/4"
63
34
47
33
0,34
CAD
D
NC
452524-25
Gaz cylindrique
25
1"
45
1"
68
38
53
37
0,53
CAD
D
NC
452524-32
Gaz cylindrique
32
1"1/4
53
1"1/4
79,5
45
71
48
0,77
CAD
D
NC
452524-40
Gaz cylindrique
40
1"1/2
60
1"1/2
88
50
78
53
1,02
CAD
D
NC
452524-50
Gaz cylindrique
50
2"
73
2"
93,5
58
93
67
1,60
