PARALLEL NIPPLE LENGTH 100 MM - STAINLESS STEEL 316 GAZ CYLINDRIQUE Inox 316 (Model : 5223)

5223 PARALLEL NIPPLE LENGTH 100 MM - STAINLESS STEEL 316 GAZ CYLINDRIQUE Inox 316

Photos

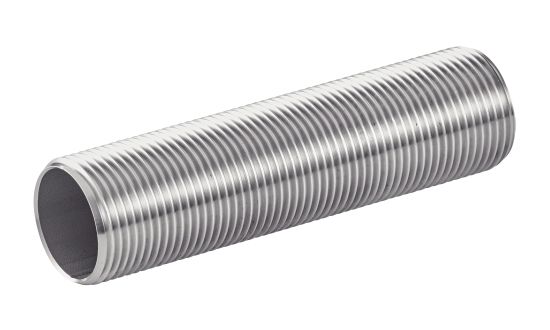

Bobine entièrement filetée - Longueur 100 mm

Dessins techniques

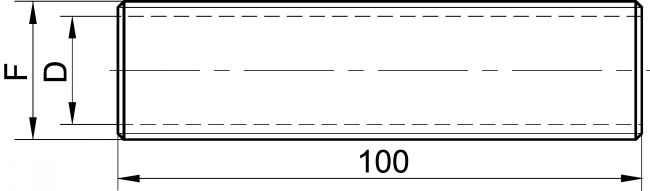

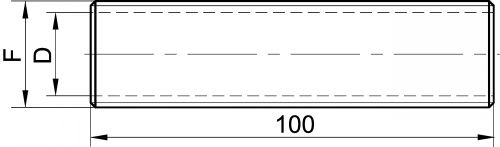

Bobine entièrement filetée - Longueur 100 mm - Schéma
See related products
EXAMPLE OF ORDER : Référence
452234-6

Information

Bobine entièrement filetée - Gaz cylindrique - Inox 316

> Diamètres disponibles : du DN6 au DN50
- Filetage Gaz

> Pression nominale de la bobine entièrement filetée :
- 20 bar à 20°C
- 16 bar à 100°C

> Norme ISO 228-1

Files

Schéma 0

Quantity

CAD
+

CAD
D
NC
452234-6
Gaz cylindrique
6
1/8"
6,3
G 1/8"
0,03
7307291090
CAD
D
NC
452234-8
Gaz cylindrique
8
1/4"
9,7
G 1/4"
0,03
7307291090
CAD
D
NC
452234-10
Gaz cylindrique
10
3/8"
13,1
G 3/8"
0,05
7307291090
CAD
D
NC
452234-15
Gaz cylindrique
15
1/2"
16,3
G 1/2"
0,05
7307291090
CAD
D
NC
452234-20
Gaz cylindrique
20
3/4"
21,9
G 3/4"
0,10
7307291090
CAD
D
NC
452234-25
Gaz cylindrique
25
1"
27,7
G 1"
0,15
7307291090
CAD
D
NC
452234-32
Gaz cylindrique
32
1"1/4
36,4
G 1"1/4
0,18
7307291090
CAD
D
NC
452234-40
Gaz cylindrique
40
1"1/2
42,3
G 1"1/2
0,21
7307291090
CAD
D
NC
452234-50
Gaz cylindrique
50
2"
53,3
G 2"
0,29
7307291090
