ATEX 90° ELECTRIC ACTUATOR WITH POSITIONING UNIT - IP68 (Model : 50850)

50850 ATEX 90° ELECTRIC ACTUATOR WITH POSITIONING UNIT - IP68

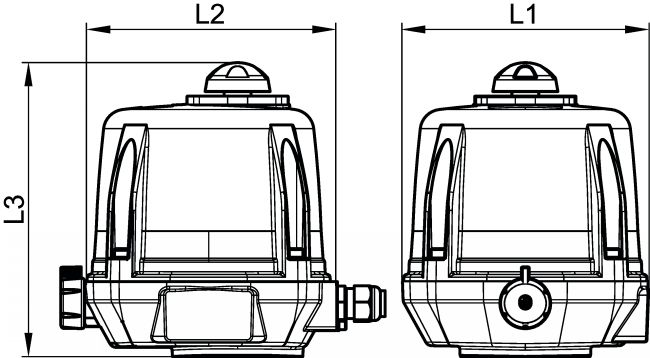

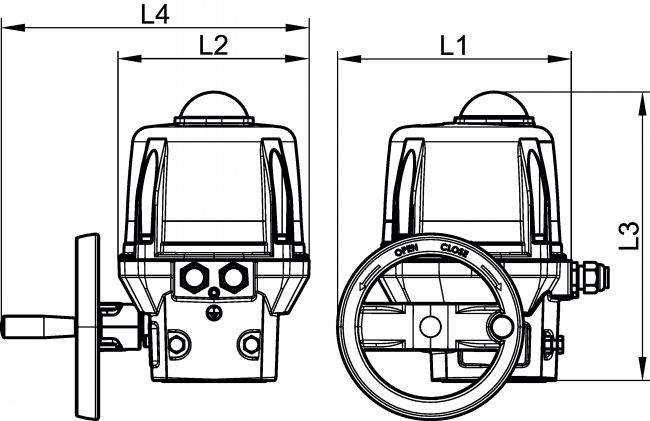

Dessins techniques

Information

Actionneur électrique 90° ATEX avec module de positionnement 4/20 mA - IP68

> Température de service de l'actionneur : -20°C à +70°C

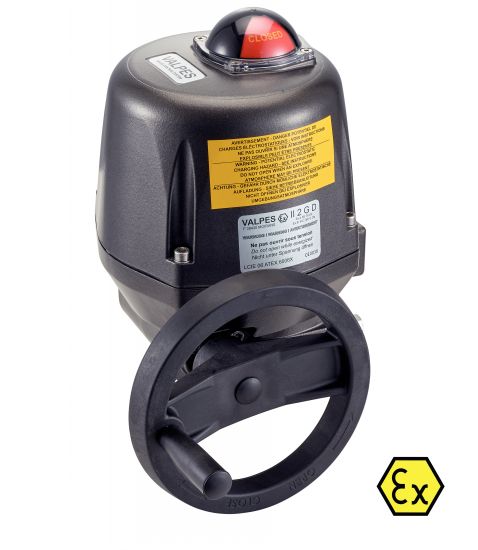

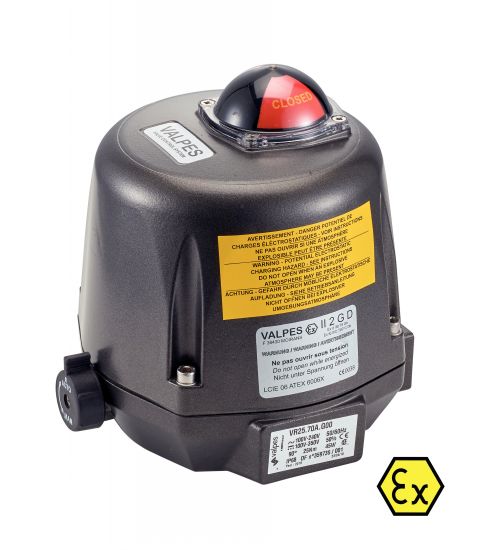

Actionneur électrique 90° ATEX avec carter et capot aluminium IP68
Module de positionnement intégré pour le pilotage de la vanne avec signal 4-20mA (ou 0/10V)
Indicateur visuel de position
ATEX Zone II 2 G D
pour VRX et VSX : Ex d IIB T6 Gb (gaz) / Ex tb IIIC T80°C Db (poussière)
4 contacts fin de course réglables (2 pour contrôle moteur + 2 auxilliaires pour rétro-information)

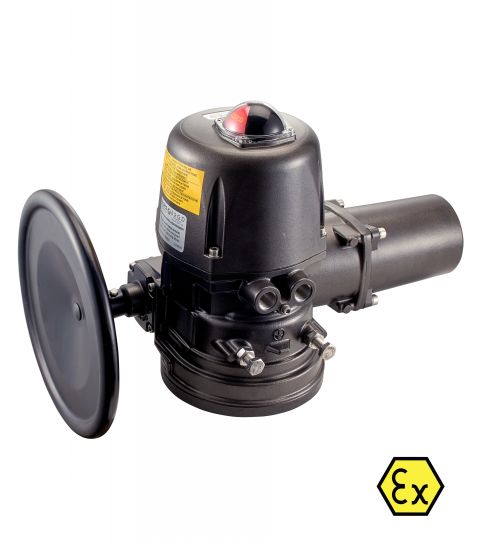

Commande manuelle de secours avec système de débrayage par carré d'entrainement (VR) ou par volant (VS)
Limiteur de couple électronique - relais de report défaut - connexion RS485
Facteur de marche S4 - 50% (norme IEC34). Jusqu'à 150 démarrages / heure
Raccordement électrique : ISO M20x1,5 (livré sans presse-étoupes)
Résistance anti-condensation régulée

Couple : pour un bon fonctionnement, prendre un coefficient de sécurité de 1,5 sur le couple maximum de la vanne à motoriser

Quantity

CAD
+
CAD
NC
NC
750850-25A
VRX25A POSI
25
100V à 240V 50/60Hz et 100V à 350V DC
45
15
F05 / F07
17
170
192
201
x
4,40
CAD
NC
NC
750850-25B
VRX25B POSI
25
15V à 30V 50/60Hz et 12V à 48V DC
45
15
F05 / F07
17
170
192
201
x
4,40
CAD
NC
NC
750850-45A
VRX45A POSI
45
100V à 240V 50/60Hz et 100V à 350V DC
45
15
F05 / F07
17
170
192
201
x
4,40
CAD
NC
NC
750850-45B
VRX45B POSI
45
15V à 30V 50/60Hz et 12V à 48V DC
45
15
F05 / F07
17
170
192
201
x
4,40
CAD
NC
NC
750850-75A
VRX75A POSI
75
100V à 240V 50/60Hz et 100V à 350V DC
45
20
F05 / F07
17
170
192
201
x
4,40
CAD
NC
NC
750850-75B
VRX75B POSI
75
15V à 30V 50/60Hz et 12V à 48V DC
45
20
F05 / F07
17
170
192
201
x
4,40
CAD
NC
NC
750850-100A
VSX100A POSI
100
100V à 240V 50/60Hz et 100V à 350V DC
45
15
F07 / F10
22
170
209
258
275
6,40
CAD
NC
NC
750850-100B
VSX100B POSI
100
15V à 30V 50/60Hz et 12V à 48V DC
45
15
F07 / F10
22
170
209
258
275
6,40
CAD
NC
NC
750850-150A
VSX150A POSI
150
100V à 240V 50/60Hz et 100V à 350V DC
45
30
F07 / F10
22
170
209
258
275
6,40
CAD
NC
NC
750850-150B
VSX150B POSI
150
15V à 30V 50/60Hz et 12V à 48V DC
45
30
F07 / F10
22
170
209
258
275
6,40
CAD
NC
NC
750850-300A
VSX300A POSI
300
100V à 240V 50/60Hz et 100V à 350V DC
45
60
F07 / F10
22
170
209
258
275
6,40
CAD
NC
NC
750850-300B
VSX300B POSI
300
15V à 30V 50/60Hz et 12V à 48V DC
45
60
F07 / F10
22
170
209
258
275
6,40
