180° ELECTRIC ACTUATOR WITH 3 POSITIONS - IP68 (Model : 50847)

50847 180° ELECTRIC ACTUATOR WITH 3 POSITIONS - IP68

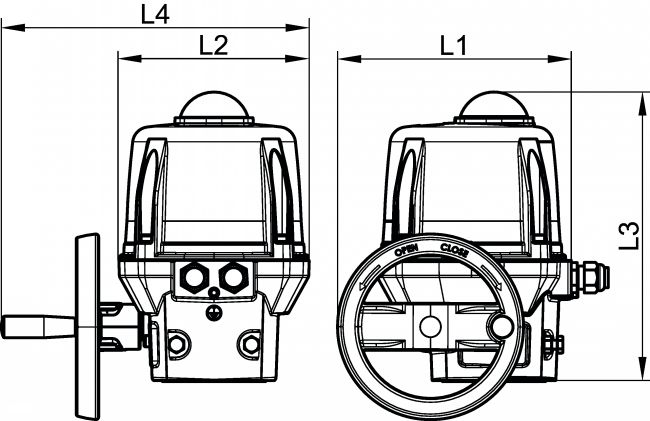

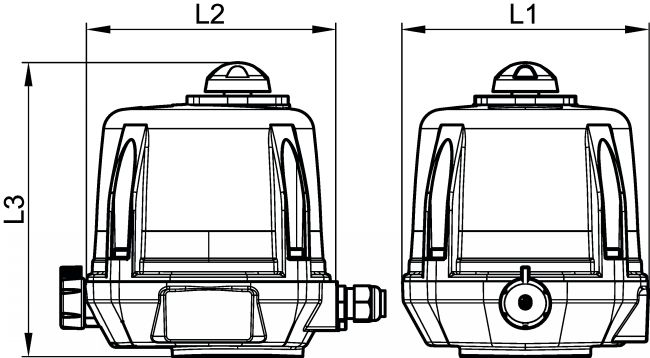

Dessins techniques

Information

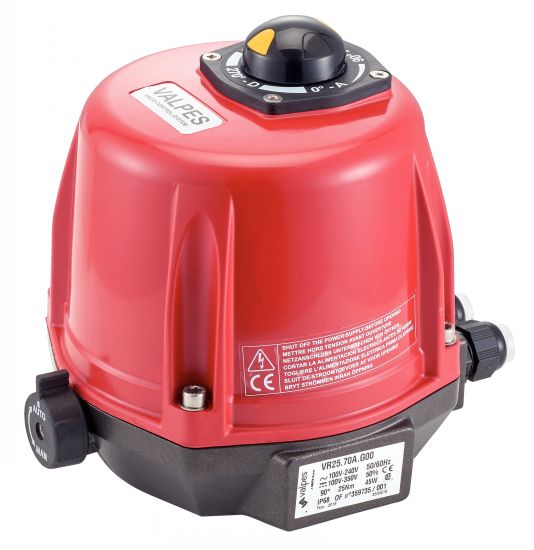

Actionneur électrique 180° 3 positions - IP68

> Température de service de l'actionneur : -20°C à +70°C

Actionneur électrique 90° avec carter aluminium et capot plastique IP68
Carte électronique intégrée permettant une troisième position intermédiaire de l'actionneur entre l'ouverture et la fermeture (par exemple 0° / 90° / 180°)
Indicateur visuel de position
7 contacts fin de course réglables (4 pour contrôle moteur + 3 auxilliaires pour rétro-information)

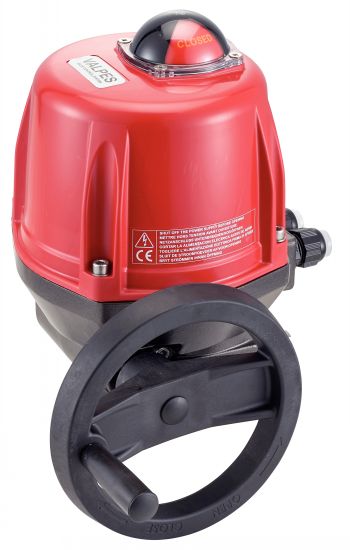

Commande manuelle de secours avec système de débrayage par carré d'entrainement (VR) ou par volant (VS)
Limiteur de couple électronique - relais de report défaut - connexion RS485
Résistance anti-condensation régulée
Facteur de marche S4 - 50% (norme IEC34). Jusqu'à 150 démarrages / heure
Raccordement électrique : 2 presse-étoupes ISO M20x1,5
En option : capot aluminium, 1 ou 2 connecteur(s) M12 3P+T, module de communication Bluetooth... nous consulter

Couple : pour un bon fonctionnement, prendre un coefficient de sécurité de 1,5 sur le couple maximum de la vanne à motoriser

Quantity

CAD
+
CAD
NC
NC
950847-45A
VR45A 3P
45
100V à 240V 50/60Hz et 100V à 350V DC
45
15
F05 / F07
17
170
192
201
x
3,50
CAD
NC
NC
950847-45B
VR45B 3P
45
15V à 30V 50/60Hz et 12V à 48V DC
45
15
F05 / F07
17
170
192
201
x
3,50
CAD
NC
NC
950847-75A
VR75A 3P
75
100V à 240V 50/60Hz et 100V à 350V DC
45
20
F05 / F07
17
170
192
201
x
3,50
CAD
NC
NC
950847-75B
VR75B 3P
75
15V à 30V 50/60Hz et 12V à 48V DC
45
20
F05 / F07
17
170
192
201
x
3,50
