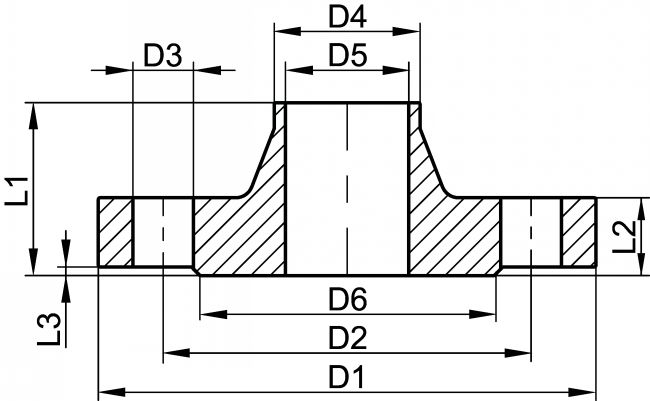

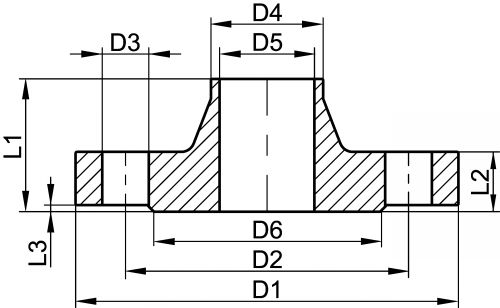

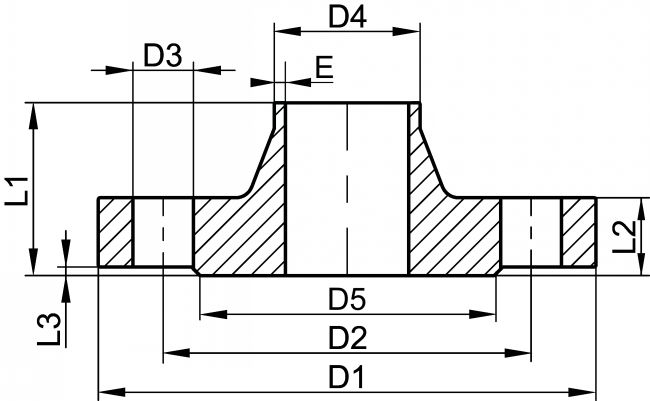

Dessins techniques

Informations

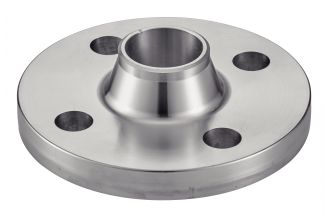

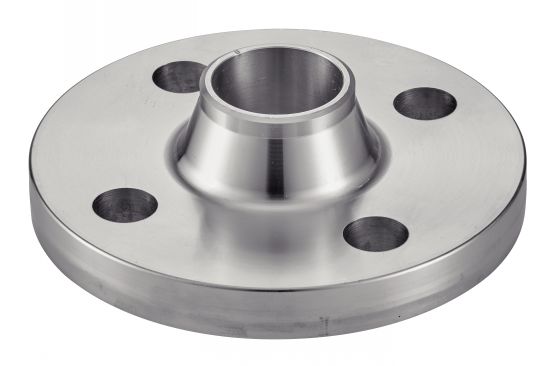

Bride à collerette ISO type 11B Schedule 10S - Inox 1.4307 - 1.4404

> Diamètres disponibles : du DN15 au DN300

> Norme : EN 1092-1
Attention : le DN65 existe avec deux diamètres de tuyauterie différents : 76,1mm ou 73mm

Type B = face de joint surélevée

Sur demande : autres types d'emboîtement (type C à H, selon NF EN 1092-1)

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Quantité

CAD
+
CAD
D
NC
357432-15
Inox 1.4307
15
PN10/40
95
65
4x14
21,3
17,1
45
38
16
2
0,70
CAD
D
NC
357432-20
Inox 1.4307
20
PN10/40
105
75
4x14
26,9
22,6
58
40
18
2
0,95
CAD
D
NC
357432-25
Inox 1.4307
25
PN10/40
115
85
4x14
33,7
28,2
68
40
18
2
1,30
CAD
D
NC
357432-32
Inox 1.4307
32
PN10/40
140
100
4x18
42,4
36,9
78
42
18
2
1,85
CAD
D
NC
357432-40
Inox 1.4307
40
PN10/40
150
110
4x18
48,3
42,8
88
45
18
3
2,25
CAD
D
NC
357432-50
Inox 1.4307
50
PN10/16
165
125
4x18
60,3
54,7
102
45
18
3
2,80
CAD
NC
NC
357432-65
Inox 1.4307
65
PN10/16
185
145
8x18
76,1
70
122
45
18
3
3,00

D
NC
357432-65/73
Inox 1.4307
65
PN10/16
185
145
8x18
73
66,9
122
45
18
3
3,00
CAD
D
NC
357432-80
Inox 1.4307
80
PN10/16
200
160
8x18
88,9
82,8
138
50
20
3
3,95
CAD
NC
NC
357432-100
Inox 1.4307
100
PN10/16
220
180
8x18
114,3
108,2
158
52
20
3
4,62
CAD
D
NC
357432-125
Inox 1.4307
125
PN10/16
250
210
8x18
139,7
132,9
188
55
22
3
6,30
CAD
D
NC
357432-150
Inox 1.4307
150
PN10/16
285
240
8x22
168,3
161,5
212
55
22
3
7,75
CAD
D
NC
357432-200
Inox 1.4307
200
PN10
340
295
8x22
219,1
211,6
268
62
24
3
11,00
CAD
D
NC
357432-20016
Inox 1.4307
200
PN16
340
295
12x22
219,1
211,6
268
62
24
3
11,00
CAD
NC
NC
357432-250
Inox 1.4307
250
PN10
395
350
12x22
273,0
264,6
320
68
26
3
15,50
CAD
D
NC
357432-25016
Inox 1.4307
250
PN16
405
355
12x26
273,0
264,6
320
70
26
3
16,50
CAD
NC
NC
357432-300
Inox 1.4307
300
PN10
445
400
12x22
323,9
314,7
370
68
26
4
18,00
CAD
D
NC
357432-30016
Inox 1.4307
300
PN16
460
410
12x26
323,9
314,7
378
78
28
4
22,00
CAD
D
NC
657432-15
Inox 1.4404
15
PN10/40
95
65
4x14
21,3
17,1
45
38
16
2
0,70
CAD
D
NC
657432-20
Inox 1.4404
20
PN10/40
105
75
4x14
26,9
22,6
58
40
18
2
0,95
CAD
D
NC
657432-25
Inox 1.4404
25
PN10/40
115
85
4x14
33,7
28,2
68
40
18
2
1,30
CAD
D
NC
657432-32
Inox 1.4404
32
PN10/40
140
100
4x18
42,4
36,9
78
42
18
2
1,85
CAD
D
NC
657432-40
Inox 1.4404
40
PN10/40
150
110
4x18
48,3
42,8
88
45
18
3
2,25
CAD
D
NC
657432-50
Inox 1.4404
50
PN10/16
165
125
4x18
60,3
54,7
102
45
18
3
2,80
CAD
D
NC
657432-65
Inox 1.4404
65
PN10/16
185
145
8x18
76,1
70
122
45
18
3
3,00

D
NC
657432-65/73
Inox 1.4404
65
PN10/16
185
145
8x18
73
66,9
122
45
18
3
3,00
CAD
NC
NC
657432-80
Inox 1.4404
80
PN10/16
200
160
8x18
88,9
82,8
138
50
20
3
3,95
CAD
D
NC
657432-100
Inox 1.4404
100
PN10/16
220
180
8x18
114,3
108,2
158
52
20
3
4,62
CAD
D
NC
657432-125
Inox 1.4404
125
PN10/16
250
210
8x18
139,7
132,9
188
55
22
3
6,30
CAD
D
NC
657432-150
Inox 1.4404
150
PN10/16
285
240
8x22
168,3
161,5
212
55
22
3
7,75
CAD
D
NC
657432-200
Inox 1.4404
200
PN10
340
295
8x22
219,1
211,6
268
62
24
3
11,00
CAD
D
NC
657432-20016
Inox 1.4404
200
PN16
340
295
12x22
219,1
211,6
268
62
24
3
11,00
CAD
D
NC
657432-250
Inox 1.4404
250
PN10
395
350
12x22
273,0
264,6
320
68
26
3
15,50
CAD
D
NC
657432-25016
Inox 1.4404
250
PN16
405
355
12x26
273,0
264,6
320
70
26
3
16,50
CAD
D
NC
657432-300
Inox 1.4404
300
PN10
445
400
12x22
323,9
314,7
370
68
26
4
18,00
CAD
NC
NC
657432-30016
Inox 1.4404
300
PN16
460
410
12x26
323,9
314,7
378
78
28
4
22,00
