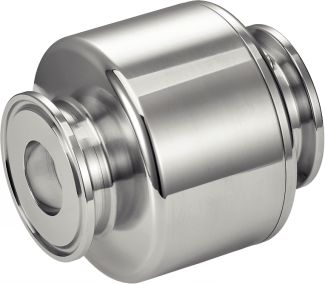

Clapet anti-retour hygiénique - 316L

Le clapet anti-retour hygiénique à ressort fonctionne aussi bien à l'horizontal qu'à la verticale. La position verticale permet un drainage complet du fluide évitant que le fluide stagne.
Ce clapet est spécialement recommandé pour les applications exigeantes commes dans les domaines de la chimie et de la pharmaceutique. En plus de son design minimisant les zones de rétentions, il est stérilisable et autoclavable.

Le clapet anti-retour est disponible de 1/2" au 4" conformément aux dimensions de l' ASME BPE .
La pression de service maximale est de 6 bar et la pression d'ouverture est d'environ 30 à 90 mbar.

Le clapet anti-retour est proposé en inox 316L - 1.4404 avec un clapet en TFM PTFE et un joint de corps en FKM.
La température de service maximale est de +150 °C .

Rugosité en contact avec le fluide : Ra inférieur ou égal à 0,51 um (SF1)
Sur demande : électropolissage SF4

Quantité

CAD
+

NC
NC
680671-050
1/2"
12,7
9,4
25,0
35
85
0,35

D
NC
680671-075
3/4"
19,05
15,7
25,0
35
85
0,35

D
NC
680671-100
1"
25,4
22,1
50,5
74
80
1,2

D
NC
680671-150
1"1/2
38,1
34,8
50,5
74
80
1,2

D
NC
680671-200
2"
50,8
47,5
64,0
85
80
1,7

NC
NC
680671-300
3"
76,2
72,9
91,0
124
100
3,6

NC
NC
680671-400
4"
101,6
97,4
119
159
115
6,3
