VANNE À BOULE 3 VOIES F/F/F PASSAGE EN L (58213) AVEC ACTIONNEUR ÉLECTRIQUE ATEX IP68 (50848) (Modèle : 50234)

50234 VANNE À BOULE 3 VOIES F/F/F PASSAGE EN L (58213) AVEC ACTIONNEUR ÉLECTRIQUE ATEX IP68 (50848)

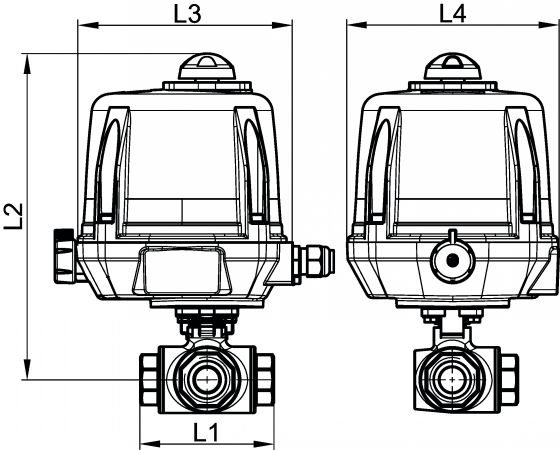

Dessins techniques

Informations

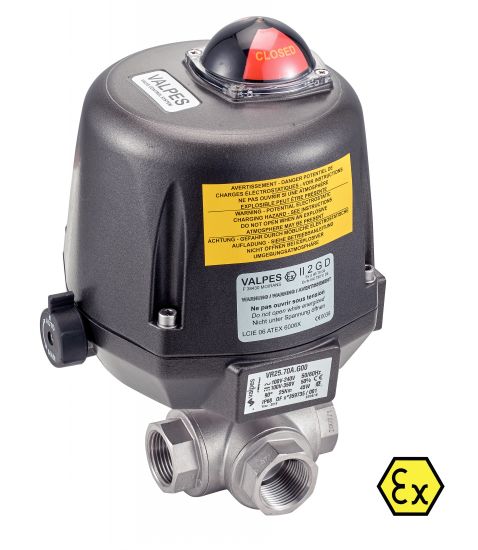

Vanne à boule 3 voies F/F/F passage en L (58213) avec actionneur électrique ATEX IP68 (50848)

> Diamètre disponible : du DN20 au DN50
> Température de service de l'actionneur : -20°C à +70°C

Actionneur électrique avec carter et capot aluminium IP68
Indicateur visuel de position. Commande manuelle de secours avec débrayage sécurisé
Contacts fin de courses réglables. Limiteur de couple. Résistance anti-condensation
Facteur de marche : 50%. Nombre de démarrages par heure : 150
Actionneur dimensionné pour une DP vanne = 16 bar maxi. Pour DP > 16 bar, nous consulter
Fonctionnement standard : Ouverture / Fermeture à 0 / 90°

Quantité

CAD
+
CAD
NC
NC
450234-20B
15-30V 50/60 Hz et 12-48V DC
20
3/4"
90
250
192
170
7
5,30
CAD
NC
NC
450234-25B
15-30V 50/60 Hz et 12-48V DC
25
1"
108
261
192
170
7
5,80
CAD
NC
NC
450234-32B
15-30V 50/60 Hz et 12-48V DC
32
1"1/4
124
264
192
170
15
6,70
CAD
NC
NC
450234-40B
15-30V 50/60 Hz et 12-48V DC
40
1"1/2
135
275
192
170
15
7,80
CAD
NC
NC
450234-50B
15-30V 50/60 Hz et 12-48V DC
50
2"
164
284
192
170
20
10,70
