UNION FEMELLE POUR TUBE MÉTRIQUE Inox 316 (Modèle : 5459)

5459 UNION FEMELLE POUR TUBE MÉTRIQUE Inox 316

Photos

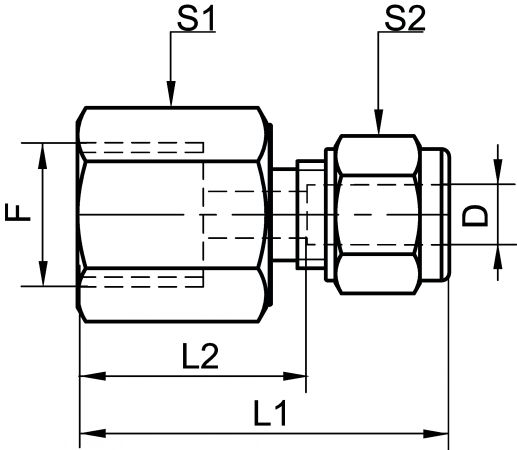

Dessins techniques

Informations

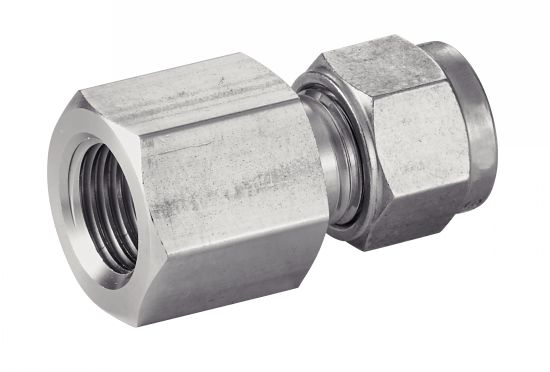

Union femelle - Inox 316

Filetage Gaz (BSPT) ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 4 au 16 mm

> Norme : ISO 7/1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Pour éviter de graves défauts d'étanchéité, l'utilisation du tube métrique brut étiré sans soudure (modèle 72262) est fortement recommandée.

Autres diamètres sur demande

Quantité

CAD
+

NC
NC
454594-46
BSPT
4
1/8"
29,7
16
14
12
0,07

D
NC
454594-66
BSPT
6
1/8"
31,3
16
14
14
0,08

D
NC
454594-68
BSPT
6
1/4"
35,8
20,5
19
14
0,08

D
NC
454594-610
BSPT
6
3/8"
36,9
21,6
22
14
0,08

D
NC
454594-615
BSPT
6
1/2"
42,5
27,2
27
14
0,08

D
NC
454594-88
BSPT
8
1/4"
37
20,8
19
16
0,09

D
NC
454594-810
BSPT
8
3/8"
37,7
21,5
22
16
0,09

D
NC
454594-815
BSPT
8
1/2"
43,3
27,1
27
16
0,09

D
NC
454594-108
BSPT
10
1/4"
37,8
20,6
19
19
0,10

D
NC
454594-1010
BSPT
10
3/8"
38,6
21,4
22
19
0,10

D
NC
454594-1015
BSPT
10
1/2"
44,2
27
27
19
0,10

NC
NC
454594-128
BSPT
12
1/4"
40,3
17,5
22
22
0,10

D
NC
454594-1210
BSPT
12
3/8"
41,1
18,3
22
22
0,10

D
NC
454594-1215
BSPT
12
1/2"
46,7
23,9
27
22
0,10

D
NC
454594-1615
BSPT
16
1/2"
46,9
22,5
27
25
0,13

NC
NC
454595-46
NPT
4
1/8"
29,7
16
14
12
0,07

D
NC
454595-66
NPT
6
1/8"
31,3
16
14
14
0,08

D
NC
454595-68
NPT
6
1/4"
35,8
20,5
19
14
0,08

NC
NC
454595-610
NPT
6
3/8"
36,9
21,6
22
14
0,08

NC
NC
454595-615
NPT
6
1/2"
42,5
27,2
27
14
0,08

D
NC
454595-88
NPT
8
1/4"
37
20,8
19
16
0,09

NC
NC
454595-810
NPT
8
3/8"
37,7
21,5
22
16
0,09

D
NC
454595-815
NPT
8
1/2"
43,3
27,1
27
16
0,09

D
NC
454595-108
NPT
10
1/4"
37,8
20,6
19
19
0,10

D
NC
454595-1010
NPT
10
3/8"
38,6
21,4
22
19
0,10

D
NC
454595-1015
NPT
10
1/2"
44,2
27
27
19
0,10

D
NC
454595-128
NPT
12
1/4"
40,3
17,5
22
22
0,10

NC
NC
454595-1210
NPT
12
3/8"
41,1
18,3
22
22
0,10

D
NC
454595-1215
NPT
12
1/2"
46,7
23,9
27
22
0,10

NC
NC
454595-1615
NPT
16
1/2"
46,9
22,5
27
25
0,13
