JOINTS POUR RACCORDS UNION À JOINT PLAT JOINTS POUR RACCORDS UNION À JOINT PLAT PTFE - FKM - NBR - EPDM (Modèle : 5127)

5127 JOINTS POUR RACCORDS UNION À JOINT PLAT JOINTS POUR RACCORDS UNION À JOINT PLAT PTFE - FKM - NBR - EPDM

Photos

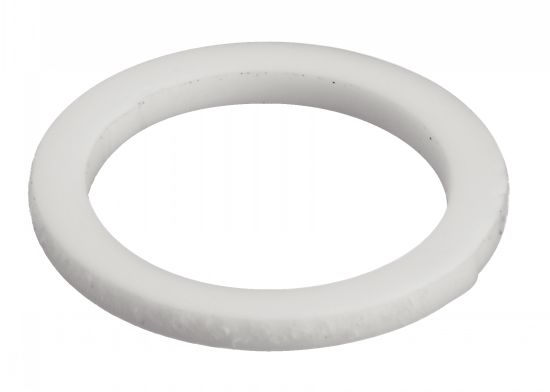

Joint raccord union DN8 au DN80

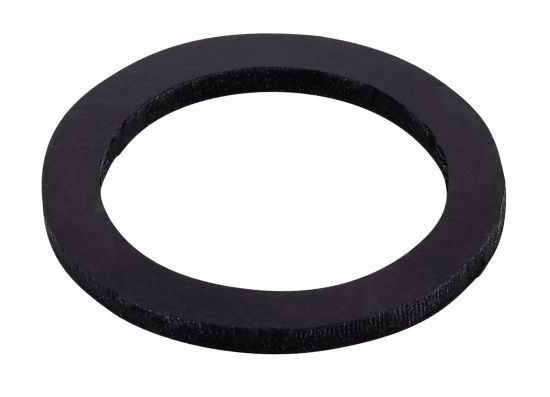

Joint raccord union DN8 au DN50

Dessins techniques

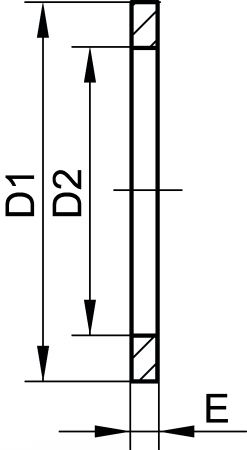

Joint raccord union DN8 au DN80 - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
951271-8

Informations

Joint pour raccords union à joint plat - PTFE - FKM - NBR - EPDM

> Diamètres disponibles : du DN8 au DN80 (selon la matière)

Température PTFE : -200°C à +150°C
Température FKM : -30°C à +150°C
Température NBR : -20°C à +80°C
Température EPDM : -20°C à +120°C

Le joint pour raccords union en PTFE possède les certifications suivantes :
- ACS (KTW / WRAS)
- FDA (FDA 21 cfr § 177.1550)
- CE1935/2004 / CE1895/2005 / UE10/2011 / CE2023/2006

Ecrasement conseillé pour les joints souples : 20 %

La référence 951271-50FF sert uniquement pour le raccord DN50 F/F du modèle 5126 (référence : 651264-50)

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
951271-8
PTFE
8
1/4"
14
10
1,5
pour raccords DN8 (sauf raccord F/F)
CAD
D
NC
951271-10
PTFE
10
3/8"
19
14
1,5
pour raccords DN10 (sauf F/F) et DN8 F/F
CAD
D
NC
951271-15
PTFE
15
1/2"
23
17
2
pour raccords DN15 (sauf F/F) et DN10 F/F
CAD
D
NC
951271-20
PTFE
20
3/4"
29
22
2
pour raccords DN20 (sauf F/F) et DN15 F/F
CAD
D
NC
951271-25
PTFE
25
1"
37
28
2
pour raccords DN25 (sauf F/F) et DN20 F/F
CAD
D
NC
951271-32
PTFE
32
1"1/4
46
37
2
pour raccords DN32 (sauf F/F) et DN25 F/F
CAD
D
NC
951271-40
PTFE
40
1"1/2
54
45,5
2
pour raccords DN40 (sauf F/F) et DN32 F/F
CAD
D
NC
951271-50
PTFE
50
2"
63
52
2
pour raccords DN50 (sauf F/F) et DN40 F/F
CAD
D
NC
951271-50FF
PTFE
50
2"
75
65,5
2
pour raccords DN50 F/F uniquement
CAD
D
NC
951271-65
PTFE
65
2"1/2
80
70
2
pour raccords DN65 (sauf F/F)
CAD
D
NC
951271-80
PTFE
80
3"
95
84
2
pour raccords DN80 (sauf F/F)
CAD
D
NC
951272-8
FKM
8
1/4"
14
10
1,5
pour raccords DN8 (sauf raccord F/F)
CAD
D
NC
951272-10
FKM
10
3/8"
19
14
1,5
pour raccords DN10 (sauf F/F) et DN8 F/F
CAD
D
NC
951272-15
FKM
15
1/2"
23
17
2
pour raccords DN15 (sauf F/F) et DN10 F/F
CAD
D
NC
951272-20
FKM
20
3/4"
29
22
2
pour raccords DN20 (sauf F/F) et DN15 F/F
CAD
D
NC
951272-25
FKM
25
1"
37
28
2
pour raccords DN25 (sauf F/F) et DN20 F/F
CAD
D
NC
951272-32
FKM
32
1"1/4
46
37
2
pour raccords DN32 (sauf F/F) et DN25 F/F
CAD
D
NC
951272-40
FKM
40
1"1/2
54
45,5
2
pour raccords DN40 (sauf F/F) et DN32 F/F
CAD
D
NC
951272-50
FKM
50
2"
63
52
2
pour raccords DN50 (sauf F/F) et DN40 F/F
CAD
NC
NC
951273-8
NBR
8
1/4"
14
10
1,5
pour raccords DN8 (sauf raccord F/F)
CAD
NC
NC
951273-10
NBR
10
3/8"
19
14
1,5
pour raccords DN10 (sauf F/F) et DN8 F/F
CAD
NC
NC
951273-15
NBR
15
1/2"
23
17
2
pour raccords DN15 (sauf F/F) et DN10 F/F
CAD
NC
NC
951273-20
NBR
20
3/4"
29
22
2
pour raccords DN20 (sauf F/F) et DN15 F/F
CAD
D
NC
951273-25
NBR
25
1"
37
28
2
pour raccords DN25 (sauf F/F) et DN20 F/F
CAD
NC
NC
951273-32
NBR
32
1"1/4
46
37
2
pour raccords DN32 (sauf F/F) et DN25 F/F
CAD
NC
NC
951273-40
NBR
40
1"1/2
54
45,5
2
pour raccords DN40 (sauf F/F) et DN32 F/F
CAD
NC
NC
951273-50
NBR
50
2"
63
52
2
pour raccords DN50 (sauf F/F) et DN40 F/F
CAD
D
NC
951274-8
EPDM
8
1/4"
14
10
1,5
pour raccords DN8 (sauf raccord F/F)
CAD
D
NC
951274-10
EPDM
10
3/8"
19
14
1,5
pour raccords DN10 (sauf F/F) et DN8 F/F
CAD
D
NC
951274-15
EPDM
15
1/2"
23
17
2
pour raccords DN15 (sauf F/F) et DN10 F/F
CAD
D
NC
951274-20
EPDM
20
3/4"
29
22
2
pour raccords DN20 (sauf F/F) et DN15 F/F
CAD
D
NC
951274-25
EPDM
25
1"
37
28
2
pour raccords DN25 (sauf F/F) et DN20 F/F
CAD
D
NC
951274-32
EPDM
32
1"1/4
46
37
2
pour raccords DN32 (sauf F/F) et DN25 F/F
CAD
D
NC
951274-40
EPDM
40
1"1/2
54
45,5
2
pour raccords DN40 (sauf F/F) et DN32 F/F
CAD
D
NC
951274-50
EPDM
50
2"
63
52
2
pour raccords DN50 (sauf F/F) et DN40 F/F
