Joint graphite de bride ASA class 600

59791 JOINT DE BRIDE ANSI CLASS 600 - GRAPHITE

Photos

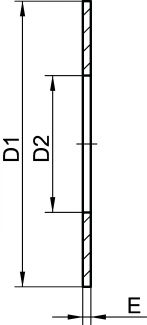

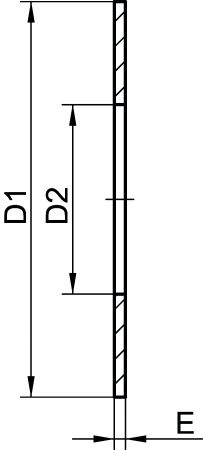

Dessins techniques

Informations

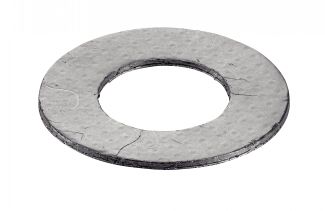

Joint de bride ANSI class 600 - Graphite

Ce joint de bride ANSI class 600 est conçu pour assurer une étanchéité fiable dans diverses applications industrielles.

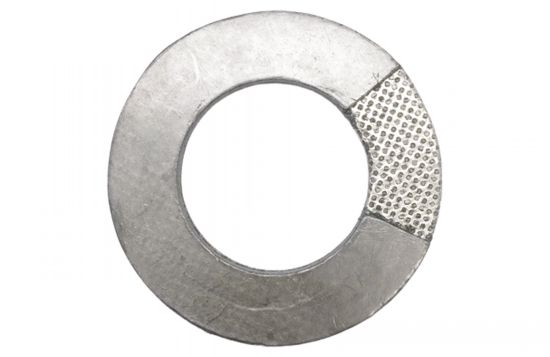

Il est fabriqué exclusivement à partir d'une feuille de graphite laminée et d'une âme perforée en acier inoxydable (AISI 316).
Ces joints sont conformes aux normes EN 12560-1 et ANSI B16.21.

Les dimensions disponibles pour ce joint de bride en graphite s'étendent de 4" à 12".

Ce joint de bride en graphite dispose d'une résistance aux températures allant de -200°C à +400°C et à une pression maximale de 120 bar.

La performance et l'étanchéité du joint sont conditionnées par la compatibilité chimique entre le fluide transporté et le matériau du joint, les méthodes de montage utilisées, ainsi que l'état des faces de brides.

Retrouvez également les autres modèles de joint de bride en graphite :
> Joint de bride ANSI Class 150 en graphite
> Joint de bride ANSI Class 300 en graphite : les dimensions en dessous de 4'' sont communes avec ce modèle

Quantité

CAD
+
CAD
D
NC
959791-100
Graphite
4"
193,5
115
2
CAD
NC
NC
959791-125
Graphite
5"
241
141
2
CAD
D
NC
959791-150
Graphite
6"
266,5
169
2
CAD
D
NC
959791-200
Graphite
8"
320,5
220
2
CAD
D
NC
959791-250
Graphite
10"
400
273
2
CAD
NC
NC
959791-300
Graphite
12"
457
324
2
