COUDE ISO À 60° ROULÉ SOUDÉ Inox 1.4307 - 1.4404 (Modèle : 5650)

5650 COUDE ISO À 60° ROULÉ SOUDÉ Inox 1.4307 - 1.4404

Photos

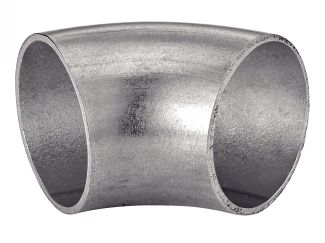

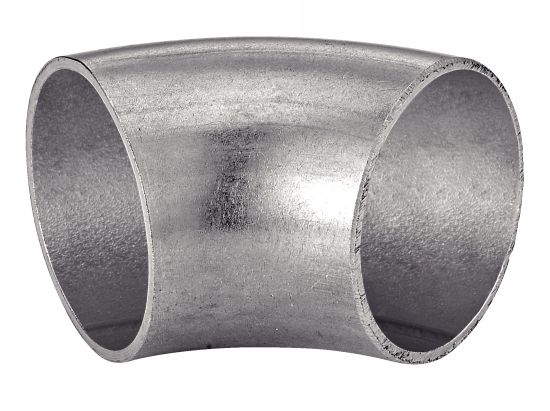

Coude ISO à 60° roulé soudé

Dessins techniques

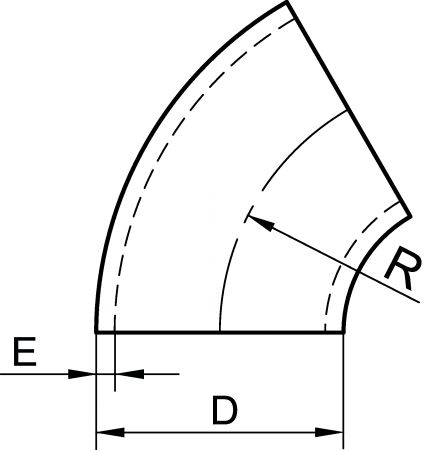

Coude ISO à 60° roulé soudé - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
356502-2116

Informations

Coude ISO à 60° roulé soudé - Inox 1.4404

> Dimensions disponibles : du 21,3 au 457,2 mm

> Norme : EN 10253-3

Coude 60° obtenu par découpe de coude 3D : cotes susceptibles de variations

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
356502-882
Inox 1.4307
88,9
114
2,0
0,52
CAD
D
NC
656502-2116
Inox 1.4404
21,3
28
1,6
0,02
CAD
D
NC
656502-2616
Inox 1.4404
26,9
29
1,6
0,03
CAD
NC
NC
656502-3316
Inox 1.4404
33,7
38
1,6
0,04
CAD
D
NC
656502-422
Inox 1.4404
42,4
47
2,0
0,10
CAD
NC
NC
656502-482
Inox 1.4404
48,3
57
2,0
0,14
CAD
D
NC
656502-602
Inox 1.4404
60,3
76
2,0
0,24
CAD
D
NC
656502-762
Inox 1.4404
76,1
95
2,0
0,38
CAD
NC
NC
656502-882
Inox 1.4404
88,9
114
2,0
0,52
CAD
D
NC
656502-1142
Inox 1.4404
114,3
152
2,0
0,80
