Collier en polypropylène vert - Fixation avec renfort inox 316

72098 COLLIER POLYPROPYLÈNE AVEC PLAQUE INFÉRIEURE À VISSER ET PLAQUE SUPÉRIEURE DE RENFORT Inox 316

Photos

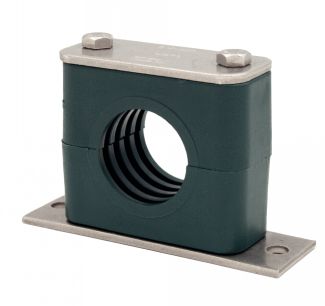

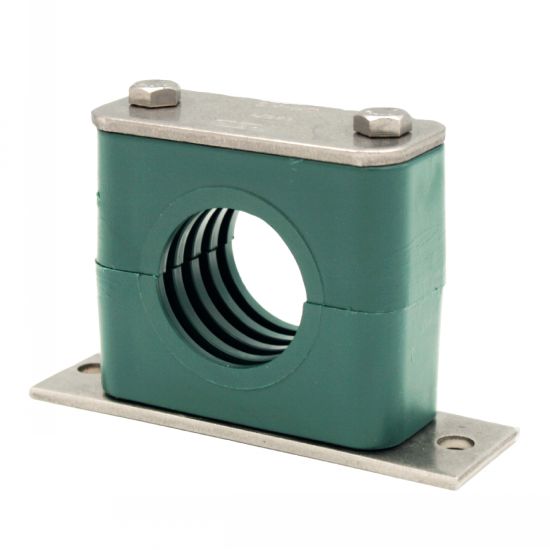

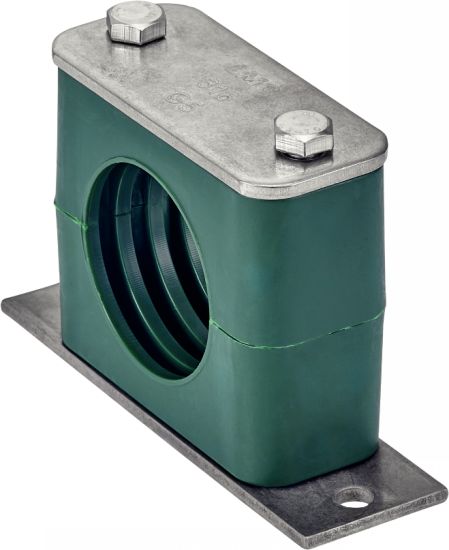

Collier polypropylène avec plaque inférieure à visser et plaque supérieure de renfort

Dessins techniques

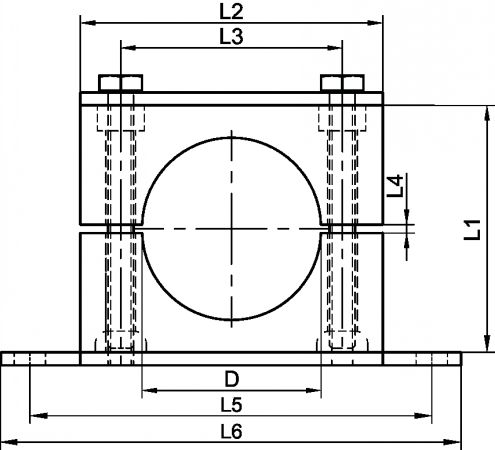

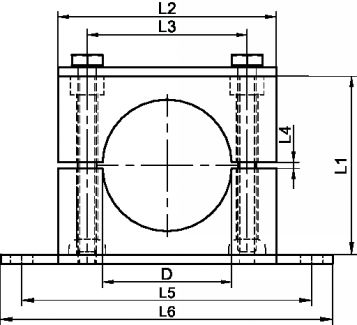

Collier polypropylène avec plaque inférieure à visser et plaque supérieure de renfort (Schéma)
EXEMPLE DE COMMANDE : Référence
372098-6

Informations

Collier polypropylène avec plaque inférieure à souder et plaque supérieure de renfort - Inox 316

Ce collier de fixation en polypropylène vert est principalement utilisé pour maintenir les tuyaux, les tubes ou flexible avec des diamètres extérieurs de 6 mm à 76,1 mm nécessitant d'une meilleure résistance aux produit chimiques, aux UV et aux intempéries.

Ce collier en polypropylène vert respecte la norme DIN 3015-1.
Il est composé d'une plaque inférieure à visser et d'une plaque supérieure de renfort en inox 316. Les vis de serrage tête H sont en inox A4

La température d'utilisation de la coquille en polypropylène vert est comprise entre -30°C et +90°C .
La structure intérieure striée du collier permet d'amortir les vibrations

Ce collier existe aussi en polypropylène vert avec plaque inférieur à souder.

Sur demande :
- Série lourde (selon la norme DIN 3015-2) pour applications sévères

Documents

Schéma 0

Quantité

CAD
+

NC
NC
372098-6
Inox 316
6
27
37
20
0,4
50
64
30
0,07

NC
NC
372098-64
Inox 316
6,4
27
37
20
0,4
50
64
30
0,07

NC
NC
372098-8
Inox 316
8
27
37
20
0,4
50
64
30
0,07

NC
NC
372098-95
Inox 316
9,5
27
37
20
0,4
50
64
30
0,07

NC
NC
372098-10
Inox 316
10
27
37
20
0,4
50
64
30
0,07

NC
NC
372098-12
Inox 316
12
27
37
20
0,4
50
64
30
0,07

NC
NC
372098-127
Inox 316
12,7
33
42
26
0,6
56
70
30
0,09

NC
NC
372098-135
Inox 316
13,5
33
42
26
0,6
56
70
30
0,09

NC
NC
372098-14
Inox 316
14
33
42
26
0,6
56
70
30
0,09

NC
NC
372098-15
Inox 316
15
33
42
26
0,6
56
70
30
0,09

NC
NC
372098-16
Inox 316
16
33
42
26
0,6
56
70
30
0,09

NC
NC
372098-172
Inox 316
17,2
33
42
26
0,6
56
70
30
0,09

NC
NC
372098-18
Inox 316
18
33
42
26
0,6
56
70
30
0,09

NC
NC
372098-19
Inox 316
19
36
50
33
0,6
64
78
30
0,10

NC
NC
372098-20
Inox 316
20
36
50
33
0,6
64
78
30
0,10

NC
NC
372098-213
Inox 316
21,3
36
50
33
0,6
64
78
30
0,10

NC
NC
372098-22
Inox 316
22
36
50
33
0,6
64
78
30
0,10

NC
NC
372098-25
Inox 316
25
36
50
33
0,6
64
78
30
0,10

NC
NC
372098-269
Inox 316
26,9
42
59
40
0,6
73
87
30
0,13

NC
NC
372098-28
Inox 316
28
42
59
40
0,6
73
87
30
0,13

NC
NC
372098-30
Inox 316
30
42
59
40
0,6
73
87
30
0,13

NC
NC
372098-32
Inox 316
32
58
71
52
0,8
86
100
30
0,17

NC
NC
372098-337
Inox 316
33,7
58
71
52
0,8
86
100
30
0,17

NC
NC
372098-35
Inox 316
35
58
71
52
0,8
86
100
30
0,17

NC
NC
372098-38
Inox 316
38
58
71
52
0,8
86
100
30
0,17

NC
NC
372098-40
Inox 316
40
58
71
52
0,8
86
100
30
0,17

NC
NC
372098-42
Inox 316
42
58
71
52
0,8
86
100
30
0,17

NC
NC
372098-445
Inox 316
44,5
66
86
66
0,8
100
115
30
0,21

NC
NC
372098-483
Inox 316
48,3
66
86
66
0,8
100
115
30
0,21

NC
NC
372098-508
Inox 316
50,8
66
86
66
0,8
100
115
30
0,21

NC
NC
372098-572
Inox 316
57,2
93
121
94
0,8
136
150
30
0,30

NC
NC
372098-603
Inox 316
60,3
93
121
94
0,8
136
150
30
0,30

NC
NC
372098-635
Inox 316
63,5
93
121
94
0,8
136
150
30
0,30

NC
NC
372098-70
Inox 316
70
93
121
94
0,8
136
150
30
0,30

NC
NC
372098-73
Inox 316
73
93
121
94
0,8
136
150
30
0,30

NC
NC
372098-761
Inox 316
76,1
93
121
94
0,8
136
150
30
0,30
