Adaptateur inox filetage Gaz conique type F - Inox 316 - Aluminium

5516 ADAPTATEUR FILETAGE GAZ CONIQUE TYPE F Inox 316 - Aluminium

Photos

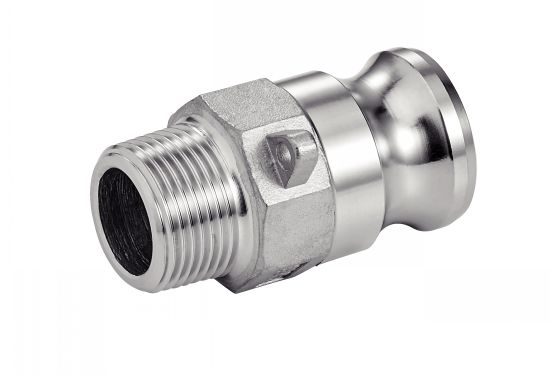

Adaptateur mâle filetage Gaz conique type F

Dessins techniques

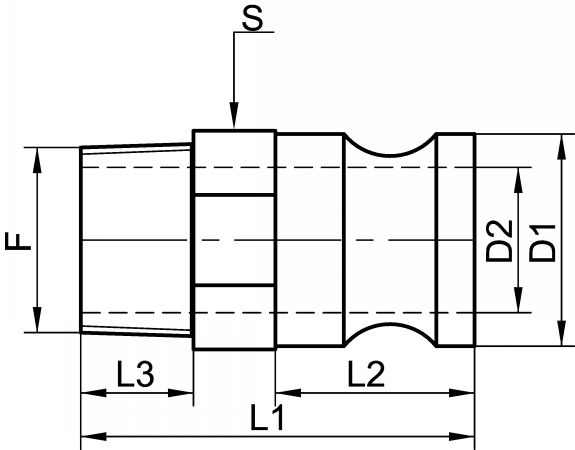

Adaptateur mâle filetage Gaz conique type F - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
755163-15

Informations

Adaptateur filetage Gaz conique type F - Inox 316 - Aluminium

L' adaptateur filetage gaz conique doit être assemblé avec un coupleur pour former un raccord à came complet.
Ce modèle d' adaptateur permet un raccordement fileté en gaz conique.

Nous proposons cet adaptateur filetage gaz conique en inox 316L et en aluminium avec les dimensions allant de DN15 à DN150.

Les conditions d'utilisations de l' adaptateur filetage gaz conique type F :
> La pression de service pour cet adaptateur en inox se situe entre -0,8 à +16 bar.
Pour le DN15 la pression de service est de 10 bar et pour les DN125 et DN150 de 7 bar.

> La pression de service pour l' adaptateur en aluminium est de -0,8 à +10 bar.
Pour les DN125 et DN150 la pression de service est de 5 bar.

La température de service pour cet adaptateur filetage gaz conique est de -20°C à +65°C

La fabrication de cet adaptateur filetage gaz conique respecte les normes U.S. MIL-C-27487 / A-A-59326A et EN 14420-7.
Le type F vient de la norme et correspond à un adapteur avec filetage extérieur.

La finition du filetage en gaz conique répond à la norme ISO 7-1.

Attention : les DN15, DN125 et DN150 ne sont pas prévus par les normes

Retrouvez également dans notre gamme de raccords à cames d'autres adaptateur en inox :
> Adaptateur cannelé type E - inox 316 - Aluminium
> Adaptateur cannelé à collerette type UTS® - Inox 316
> Adaptateur filetage Gaz conique type F - Inox 316 - Aluminium
> Adaptateur avec embout à souder BW - Inox 316
> Adaptateur sur bride à collerette PN10/16 - Inox 316

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
455163-15
Inox 316
15
1/2"
23,8
14
1/2"
54
25,5
14
26
0,09
CAD
D
NC
455163-20
Inox 316
20
3/4"
32,1
21
3/4"
59
29
16
33
0,17
CAD
D
NC
455163-25
Inox 316
25
1"
36,7
24,5
1"
68
34,5
20
38
0,24
CAD
D
NC
455163-32
Inox 316
32
1"1/4
45.5
29
1"1/4
75
40
21
47
0,36
CAD
D
NC
455163-40
Inox 316
40
1"1/2
53.4
36,5
1"1/2
76
41,5
20
54
0,50
CAD
D
NC
455163-50
Inox 316
50
2"
63
46
2"
85
47,5
23
67
0,67
CAD
D
NC
455163-65
Inox 316
65
2"1/2
75,8
58,5
2"1/2
99
49
31
81
1,05
CAD
D
NC
455163-80
Inox 316
80
3"
91.5
75
3"
107
50,5
37
97
1,35
CAD
D
NC
455163-100
Inox 316
100
4"
119.5
101
4"
111
51,5
36
123
2,10

NC
NC
455163-125
Inox 316
125
5"
146
-
5"
-
-
-
-
2,20
CAD
D
NC
455163-150
Inox 316
150
6"
175,9
155
6"
125
56,5
43
-
2,70
CAD
D
NC
755163-15
Aluminium
15
1/2"
23,8
14
1/2"
54
25,5
14
26
0,09
CAD
D
NC
755163-20
Aluminium
20
3/4"
32,1
21
3/4"
59
29
16
33
0,17
CAD
D
NC
755163-25
Aluminium
25
1"
36,7
24,5
1"
68
34,5
20
38
0,24
CAD
D
NC
755163-32
Aluminium
32
1"1/4
45.5
29
1"1/4
75
40
21
47
0,36
CAD
NC
NC
755163-40
Aluminium
40
1"1/2
53.4
36,5
1"1/2
76
41,5
20
54
0,50
CAD
D
NC
755163-50
Aluminium
50
2"
63
46
2"
85
47,5
23
67
0,67
CAD
NC
NC
755163-65
Aluminium
65
2"1/2
75,8
58,5
2"1/2
99
49
31
81
1,05
CAD
D
NC
755163-80
Aluminium
80
3"
91.5
75
3"
107
50,5
37
97
1,35
CAD
NC
NC
755163-100
Aluminium
100
4"
119.5
101
4"
111
51,5
36
123
2,10
