RACCORD UNION FEMELLE / FEMELLE À SERTIR PROFIL M Inox 316L - EPDM (Modèle : 41149)

41149 RACCORD UNION FEMELLE / FEMELLE À SERTIR PROFIL M Inox 316L - EPDM

Photos

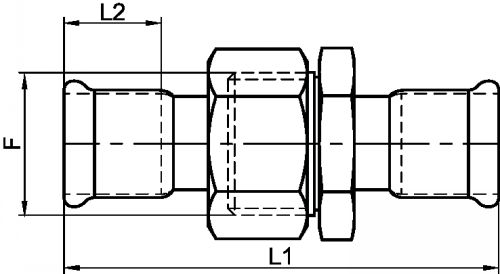

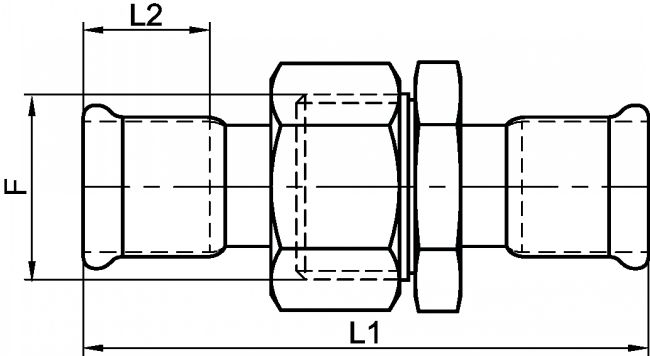

Dessins techniques

Informations

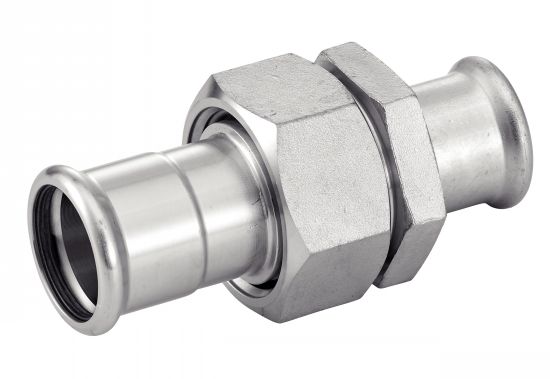

Raccord union Femelle / Femelle à sertir - profil M - 316L

> Diamètres disponibles : du Ø15 au Ø54 mm

> Pression de service : de -0,95 à 16 bar

> Température de service : de -20°C à +120°C

Le raccord union central (cote F) est conforme à la norme ISO 228-1. Pour assurer l'étanchéité, ce raccord union est équipé d'un joint plat en fibre (modèle 41160).


Retrouvez nos vidéos de démonstration de "La méthode de sertissage" sur la chaîne YouTube de Béné Inox.

Nous garantissons uniquement les sertissages réalisés avec les machines proposées à la vente ou à la location par Béné Inox.
Mâchoires de sertissage type «M» avec une sertisseuse délivrant une force minimum de 32kN.

Quantité

CAD
+

D
NC
641149-15
15
1/2''
90
20
0,186

D
NC
641149-18
18
3/4''
90
21
0,187

NC
NC
641149-22
22
1''
94
21
0,362

D
NC
641149-28
28
1'' 1/4
99
24
0,416

D
NC
641149-35
35
1'' 1/2
126
27
0,540

D
NC
641149-42
42
2''
142
32
0,925

D
NC
641149-54
54
2''
168
38
1,065
