COMMENT TROUVER LE BON FILETAGE ?
Comment trouver le bon filetage ?
Différentes normes de filetage sont utilisées pour le raccordement de tuyauterie. Il est essentiel de bien les comprendre pour garantir un assemblage étanche. Chez Béné Inox, nous utilisons trois normes différentes que l'on peut classer en deux catégories d'étanchéité.
Dans cet article, découvrez les normes de filetage ISO 228-1, ISO7-1 et NPT et leur mode d'assemblage afin de vous assurer de la bonne étanchéité entre les composants.
Les normes de filetage : ISO228-1, ISO7-1 et NPT
Les filetages ISO228-1 et ISO7-1 ont le même profil, les mêmes diamètres et le même pas. Seules les tolérances sur le diamètre diffèrent : l'ISO7-1 a un intervalle de tolérance deux fois plus faible que l'ISO228-1.

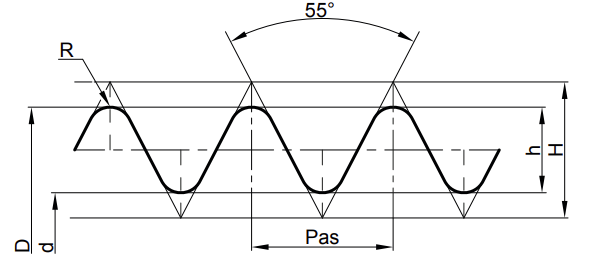

selon EN ISO 228-1 ou ISO 7-1
H = 0,960491 x Pas
h = 0,640327 x Pas
r = 0,137329 x Pas

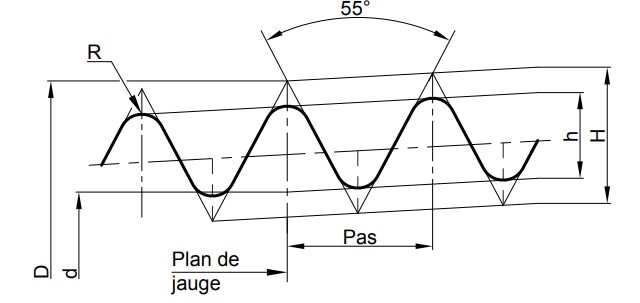

selon ISO 7-1
H = 0,960491 x Pas
h = 0,640327 x Pas
r = 0,137329 x Pas
Conicité = 6,25% (1/16)
Le filetage NPT diffère complètement des deux autres filetages. Le profil, les diamètres et le pas sont différents.

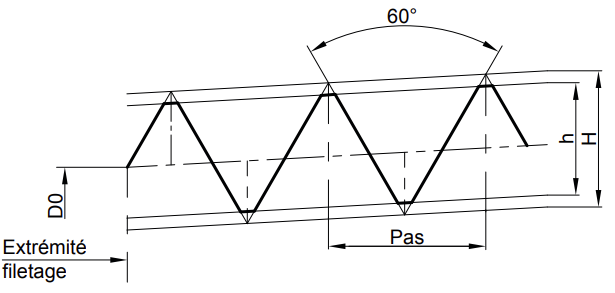

selon ASME B1.20.1
H = 0,866025 x Pas
h = 0,800000 x Pas
Conicité = 6,25% (1/16)
Les différents modes d'assemblage
Selon le filetage, le mode d'assemblage diffère :

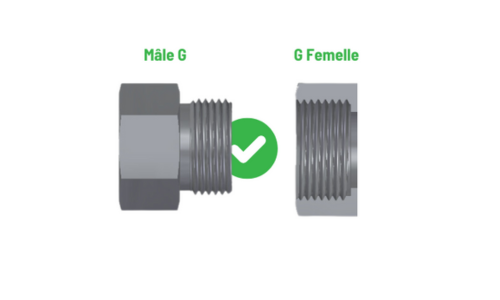

Pour la norme ISO 228-1 (G), l'assemblage comprend une pièce mâle cylindrique et une pièce femelle cylindrique qui compriment le joint.
Pour le joint plat, nous vous recommandons deux types de modèles qui sont disponibles en 3 matières : EPDM / FKM et PTFE.
- le joint intérieur (5297)
- le joint extérieur (5296)

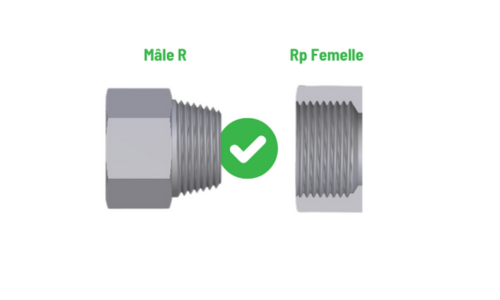

Pour la norme ISO7-1 (R), l'assemblage comprend une pièce mâle conique et une pièce femelle cylindrique. Lors du serrage, le filetage mâle entre en contact avec le taraudage femelle, un produit d'étanchéité est appliqué à cette zone de contact.

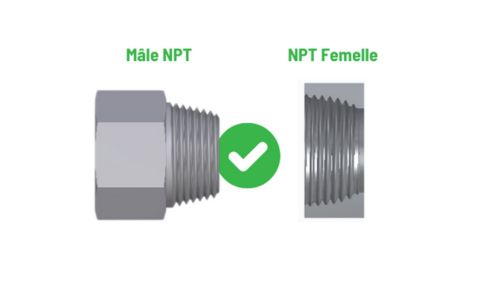

Pour la norme ASME B1.20.1 (NPT), l'assemblage se fait entre une pièce mâle conique et une pièce femelle conique. Lors du serrage, le filetage mâle entre en contact avec le taraudage femelle. Un produit d'étanchéité est appliqué à cette zone de contact.
Lorsque l'étanchéité est dans le filet, nous vous conseillons la colle anaérobie (5291). C'est l'idéal pour les raccords filetés NPT et en gaz conique suivant ISO 7-1.

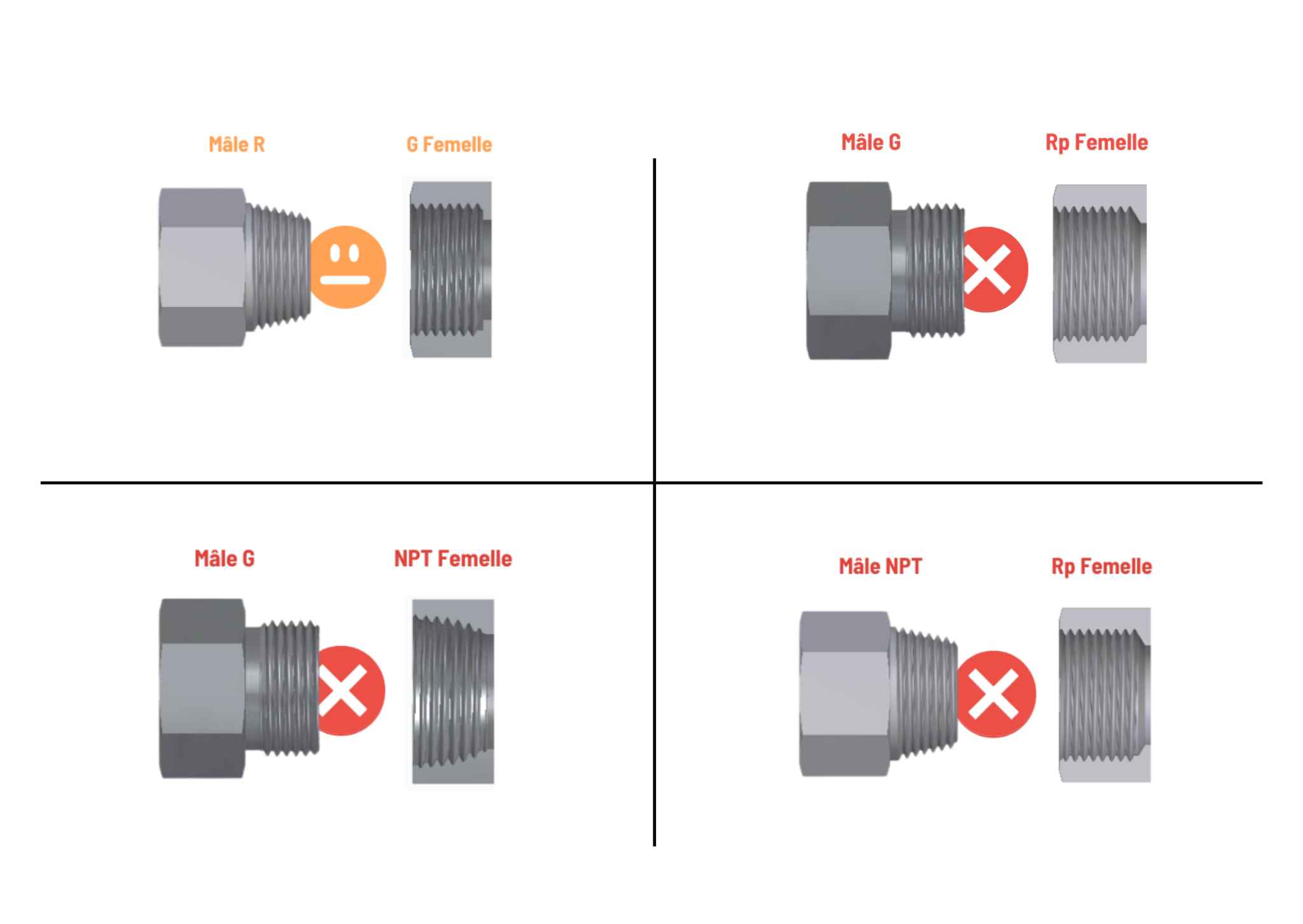

Certains couples de filetage ne sont pas compatibles. Voici les assemblages à éviter pour s'assurer une étanchéité efficace.

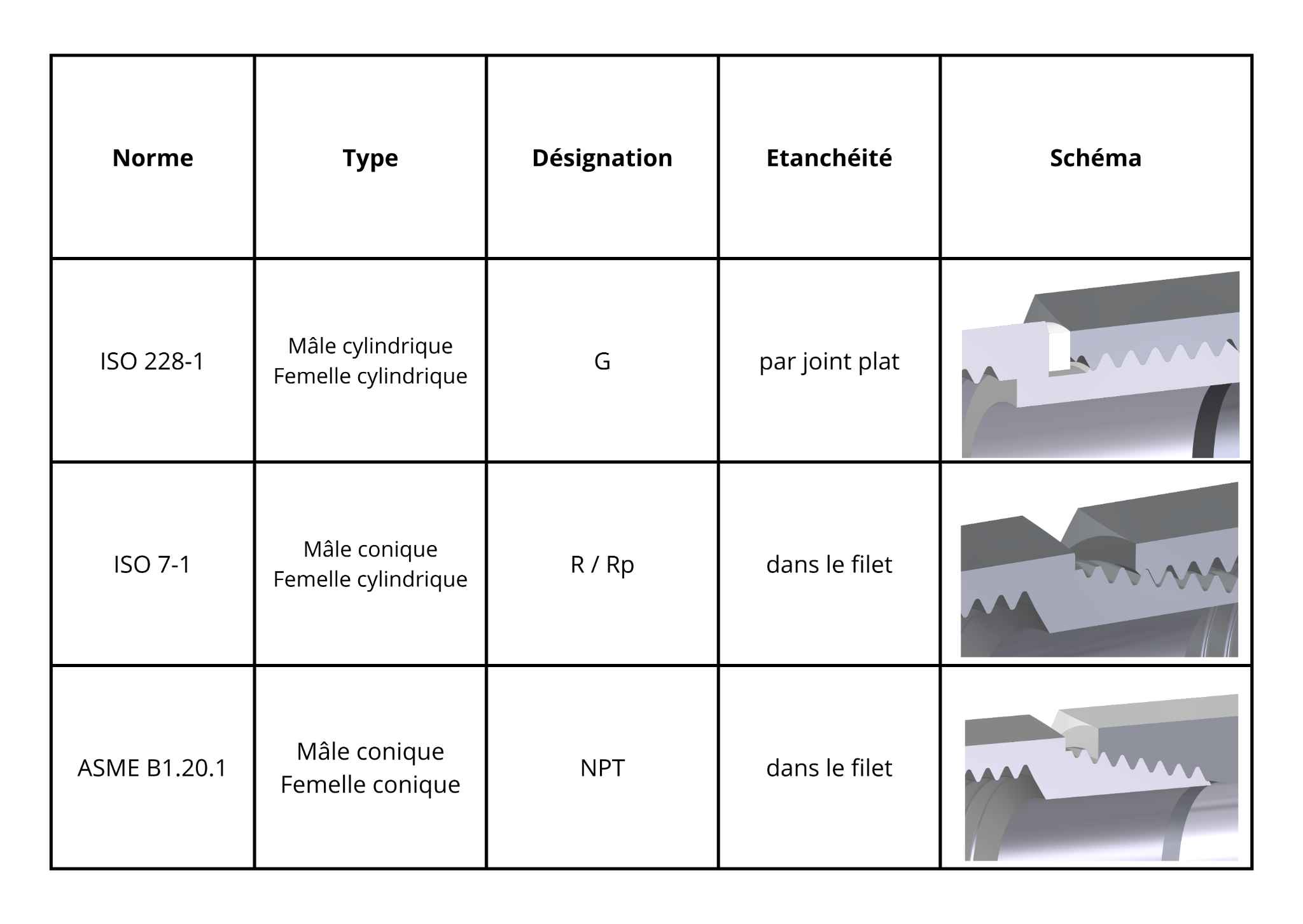

Tableau récapitulatif des normes
