OPTIONS POUR MANOMÈTRE COLLERETTE ET ÉTRIER DE FIXATION + CERTIFICAT COFRAC (Modèle : 7312)

7312 OPTIONS POUR MANOMÈTRE COLLERETTE ET ÉTRIER DE FIXATION + CERTIFICAT COFRAC

Photos

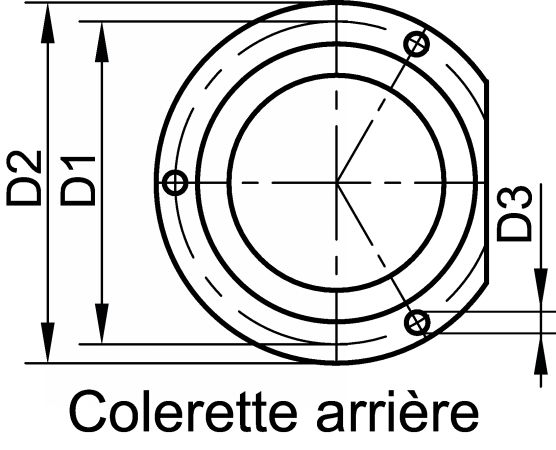

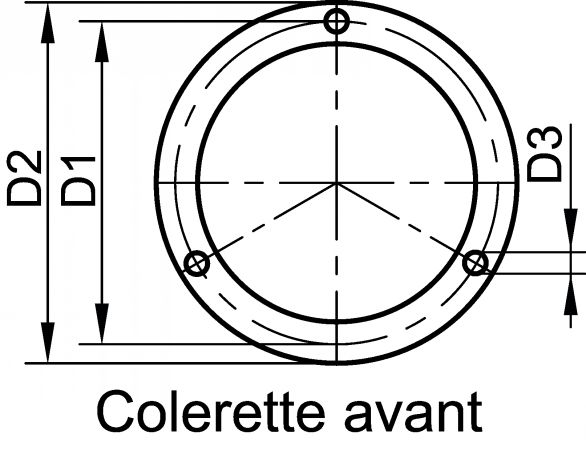

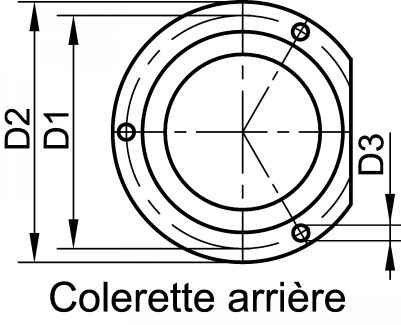

Dessins techniques

Informations

> Les collerettes et étriers ne sont pas applicables aux séries économiques, Wika et boitier ABS

Sélectionner la collerette avant ou arrière en fonction du modèle de manomètre :

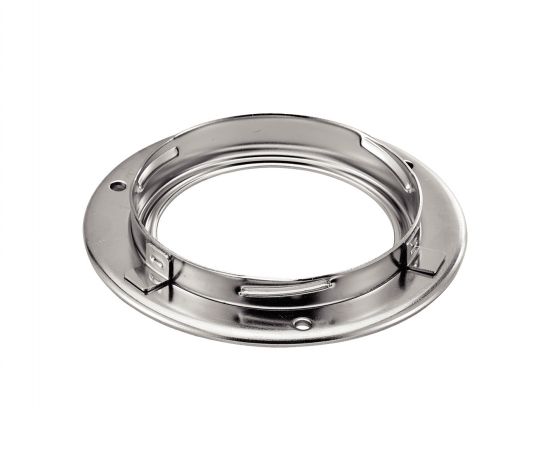

- 273121-63 : Collerette avant inox Ø63 axial -> modèle 7313 (Ø63)
- 273127-63 : Collerette avant inox Ø63 axial et vertical -> modèles 7315 et 7317 (Ø63)

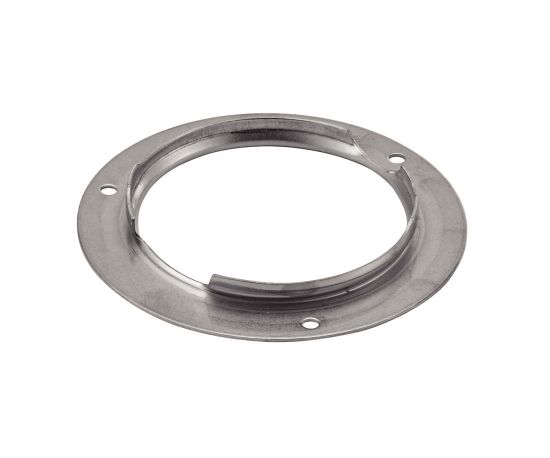

- 273128-63 : Collerette arrière inox Ø63 axial et vertical -> modèles 7315 et 7317 (Ø63)
- 273127-100 : Collerette avant inox Ø100 axial et vertical -> modèles 7315 et 7317 (Ø100)
- 273128-100 : Collerette arrière inox Ø100 axial et vertical -> modèles 7315 et 7317 (Ø100)
- 273127-160 : Collerette avant inox Ø160 axial et vertical -> modèles 7315 et 7317 (Ø160)
- 273128-160 : Collerette arrière inox Ø160 axial et vertical -> modèles 7315 et 7317 (Ø160)

> Etrier de fixation en acier galvanisé

Quantité

CAD
+

D
NC
273121-63
Collerette avant inox Ø63 axial
75
85
3,6
67

D
NC
273127-63
Collerette avant inox Ø63 axial et vertical
75
85
3,6
67

D
NC
273128-63
Collerette arrière inox Ø63 axial et vertical
75
85
3,6
67

D
NC
273127-100
Collerette avant inox Ø100 axial et vertical
117
132
4,8
104

D
NC
873122-63
Etrier de fixation arrière mano Ø63 axial





NC
NC
973129-CE
Certificat d'étalonnage rattaché COFRAC
