RÉHAUSSE À PLATINE ISO POUR POIGNÉE OU ACTIONNEUR Inox 304 (Modèle : 58208)

58208 RÉHAUSSE À PLATINE ISO POUR POIGNÉE OU ACTIONNEUR Inox 304

Photos

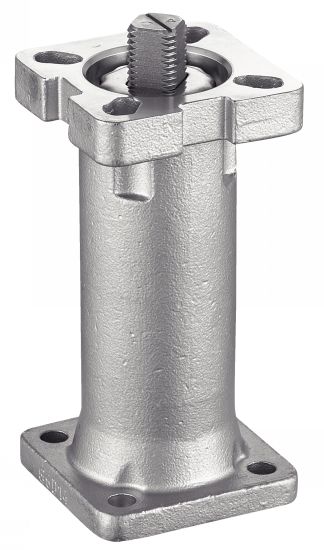

Réhausse à platine ISO pour poignée ou actionneur
Réhausse à platine ISO avec poignée cadenassable et visserie

Dessins techniques

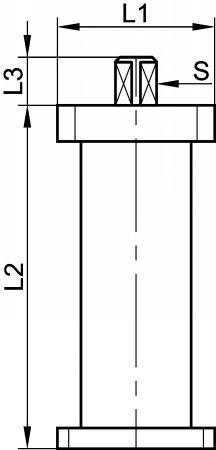

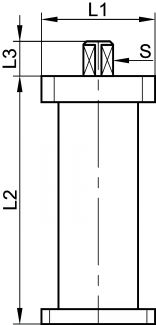

Réhausse à platine ISO pour poignée ou actionneur - Schéma

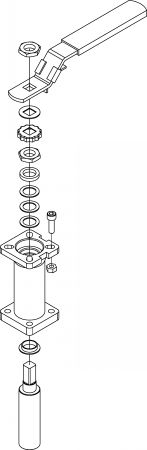

Réhausse à platine ISO pour poignée ou actionneur - Vue éclatée
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
458208-1

Informations

Rehausse à platine ISO pour poignée ou actionneur - Inox 304

Fabriquée en inox 304, cette réhausse à platine ISO, est spécialement conçue pour s'adapter aux vannes de dimensions allant de DN8 à DN150.

La réhausse à platine ISO pour poignée ou actionneur offre trois fonctionnalités :
- déporter la poignée ou l'actionneur si l'on a des contraintes d'accessibilité / d'encombrement, notamment dans le cas de réseaux calorifugés
- éloigner la poignée ou l'actionneur si l'on a un fluide qui diffuse trop de chaleur
- possibilité de cadenasser la poignée

Une question sur cette réhausse ISO à platine ? Contactez nos experts par mail ou par téléphone

Documents

Schéma 0

Schéma 1

Quantité

CAD
+
CAD
D
NC
458208-1
8 à 20
1/4" à 3/4"
42
100
9
9
F04
F03 / F04
CAD
D
NC
458208-2
25 à 32
1" à 1"1/4
50
100
11
11
F05
F04 / F05
CAD
D
NC
458208-3
40 à 50
1"1/2 à 2"
65
100
14
14
F07
F05 / F07
CAD
D
NC
458208-4
65 à 80
2"1/2 à 3"
92
100
17
17
F10
F07 / F10
CAD
D
NC
458208-5
100
4"
92
100
22
22
F10
F10
CAD
D
NC
458208-6
125 à 150
5" à 6"
125
120
27
27
F12
F12
