BRIDE TOURNANTE ALUMINIUM AS 13 REVÊTUE ÉPOXY 60 µM BLANC - ALÉSAGE TYPE C ISO (Modèle : 5720)

5720 BRIDE TOURNANTE ALUMINIUM AS 13 REVÊTUE ÉPOXY 60 µM BLANC - ALÉSAGE TYPE C ISO

Photos

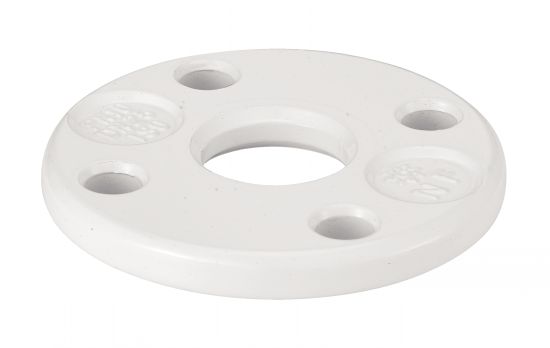

Bride tournante aluminium AS 13 - Alésage type C | Nombre de trous selon le DN, cf tableau de cote

Dessins techniques

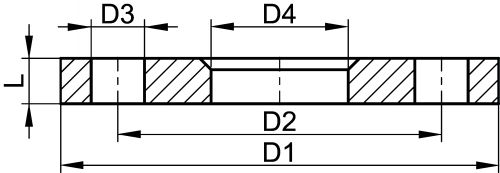

Bride tournante aluminium AS 13 - Alésage type C - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
757202-15

Informations

Bride tournante aluminium AS 13 revêtue époxy 60 µm blanc- Alésage type C ISO

> Diamètres disponibles : du DN15 au DN700

> PN10

Couleur : blanc RAL 9016
Sur demande : DN800, DN900, DN1000

Pour monter vos brides, pensez à commander :

>> Tirant d'assemblage ( Bout fileté + 2 écrous + 2 rondelles)
>> Vis à tête hexagonale entièrement filetée + Ecrou hexagonal
>> Vos joints
>> Frein filet pour raccords filetés

Documents

Schéma 0

Quantité

CAD
+
CAD
NC
NC
757202-32
Aluminium
32
PN10
42,4
140
100
4x18
46
16
0,53
CAD
NC
NC
757202-40
Aluminium
40
PN10
48,3
150
110
4x18
54
16
0,59
CAD
D
NC
757202-50
Aluminium
50
PN10
60,3
165
125
4x18
65
16
0,70
CAD
D
NC
757202-65
Aluminium
65
PN10
76,1
185
145
4x18
81
16
0,87
CAD
D
NC
757202-80
Aluminium
80
PN10
88,9
200
160
8x18
94
18
1,05
CAD
NC
NC
757202-100
Aluminium
100
PN10
114,3
220
180
8x18
119
18
1,16
CAD
D
NC
757202-125
Aluminium
125
PN10
139,7
250
210
8x18
144
18
1,45
CAD
D
NC
757202-150
Aluminium
150
PN10
168,3
285
240
8x22
173
18
1,70
CAD
NC
NC
757202-200
Aluminium
200
PN10
219,1
340
295
8x22
225
20
2,50
CAD
NC
NC
757202-250
Aluminium
250
PN10
273,0
395
350
12x22
279
22
3,25
CAD
NC
NC
757202-300
Aluminium
300
PN10
323,9
445
400
12x22
329
22
3,80
CAD
NC
NC
757202-500
Aluminium
500
PN10
508,0
670
620
20x25
517
28
9,65
