ADAPTATEUR MÂLE FILETAGE CONIQUE POUR TUBE ISO Inox 316 (Modèle : 5463)

5463 ADAPTATEUR MÂLE FILETAGE CONIQUE POUR TUBE ISO Inox 316

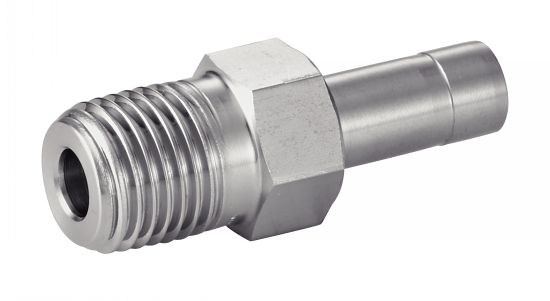

Photos

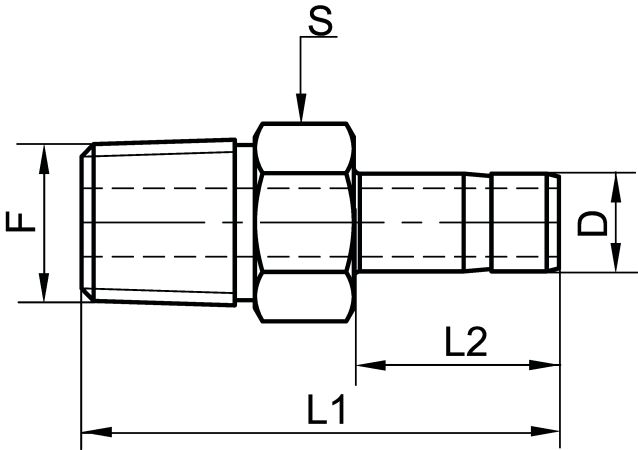

Dessins techniques

Informations

Adaptateur mâle filetage conique - Inox 316

Pour créer un embranchement mâle sur un té ou une croix à bague
Filetage Gaz conique (BSPT) ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 13,7 au 21,3 mm

> Norme : ISO 7/1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

L'utilisation du tube ISO brut étiré sans soudure (modèle 72252) est conseillée pour éviter les défauts d'étanchéité importants.

Sur demande : filetage Gaz cylindrique (BSPP), autres diamètres

Quantité

CAD
+

NC
NC
454633-137X15
BSPT
13,7
1/2"
52
24
22
0,09

NC
NC
454635-213X15
NPT
21,3
1/2"
54
29
22
0,18
