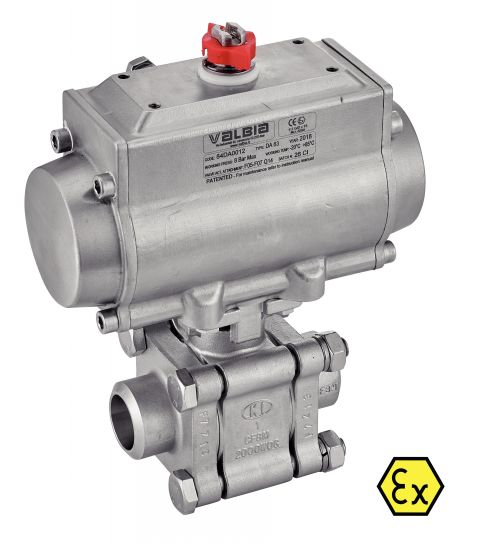

VANNE À BOULE 3 PIÈCES BW (58472) AVEC VÉRIN PNEUMATIQUE INOX (50802) (Modèle : 50145)

50145 VANNE À BOULE 3 PIÈCES BW (58472) AVEC VÉRIN PNEUMATIQUE INOX (50802)

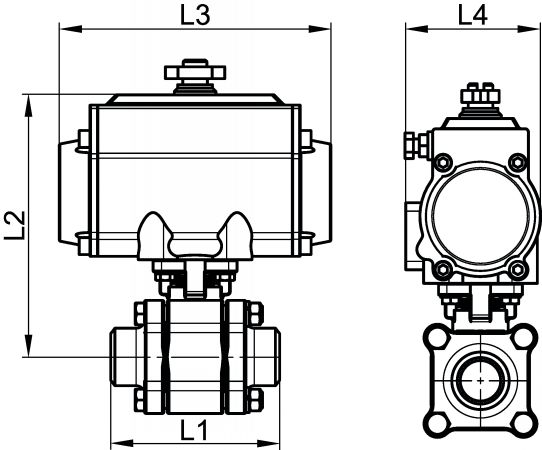

Dessins techniques

Informations

Vanne à boule 3 pièces BW (58472) avec vérin pneumatique inox (50802)

> Diamètre disponible : du DN8 au DN50
> Pression de service du vérin : 6 à 8 bar
> Température de service du vérin : -20°C à +85°C

Vérin pneumatique 90° en acier inoxydable. Indicateur visuel de position
Plan de pose NAMUR pour électrodistributeur et détecteurs de position
Vérin dimensionné pour une DP vanne = 16 bar maxi (avec alimentation vérin 6 bar). Pour DP > 16 bar, nous consulter
En simple effet, les vannes sont montées en position "normalement fermée" (sauf indication contraire)

Quantité

CAD
+
CAD
NC
NC
450145-8SE
Simple effet
8
1/4"
70
129
141
71
3,05
CAD
NC
NC
450145-10SE
Simple effet
10
3/8"
70
129
141
71
3,12
CAD
D
NC
450145-15SE
Simple effet
15
1/2"
75
129
141
71
3,18
CAD
NC
NC
450145-20SE
Simple effet
20
3/4"
92
140
164
81
4,42
CAD
NC
NC
450145-25SE
Simple effet
25
1"
100
165
210
95
7,00
CAD
NC
NC
450145-32SE
Simple effet
32
1"1/4
110
173
210
95
7,63
CAD
NC
NC
450145-40SE
Simple effet
40
1"1/2
125
179
210
95
8,50
CAD
NC
NC
450145-50SE
Simple effet
50
2"
150
205
241
106
12,78
CAD
NC
NC
450145-8DE
Double effet
8
1/4"
70
129
141
71
3,05
CAD
NC
NC
450145-10DE
Double effet
10
3/8"
70
129
141
71
3,12
CAD
NC
NC
450145-15DE
Double effet
15
1/2"
75
129
141
71
3,18
CAD
NC
NC
450145-20DE
Double effet
20
3/4"
92
129
141
71
3,42
CAD
NC
NC
450145-25DE
Double effet
25
1"
100
147
164
81
4,87
CAD
NC
NC
450145-32DE
Double effet
32
1"1/4
110
155
164
81
5,50
CAD
NC
NC
450145-40DE
Double effet
40
1"1/2
125
179
210
95
8,50
CAD
NC
NC
450145-50DE
Double effet
50
2"
150
191
210
95
10,00
