COMPENSATEUR DE DILATATION À SOUDER Inox 304 (Modèle : 58882)

58882 COMPENSATEUR DE DILATATION À SOUDER Inox 304

Photos

Nouveau

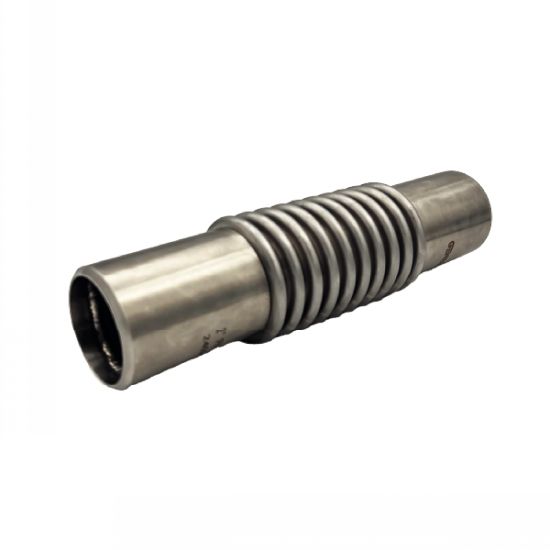

Compensateur de dilatation à souder

Dessins techniques

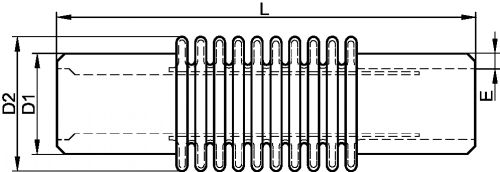

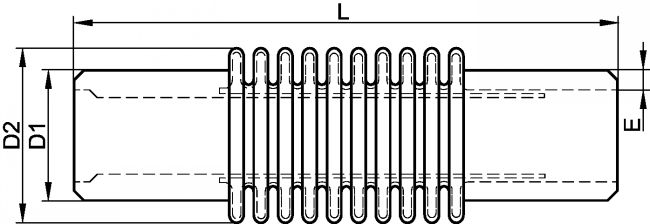

Compensateur de dilatation à souder - Schéma
EXEMPLE DE COMMANDE : Référence
258882-40

Informations

Compensateur de dilatation à bride - Inox 304

Caractéristiques techniques :

> Température max. : 300°C
> Pression de service : 10 bar

DL est la longueur selon les variations maximales du compensateur

Documents

Schéma 0

Quantité

CAD
+

D
NC
258882-40
40
1"1/2
48,3
58
200
194-206
3,5
0,75

D
NC
258882-50
50
2"
60,3
70
275
265-285
4
1,50

D
NC
258882-65
65
2"1/2
76,1
88
275
264-286
4
1,90

NC
NC
258882-80
80
3"
88,9
111
275
263-287
4
2,60

NC
NC
258882-100
100
4"
114,3
135
300
279-321
4
3,70
