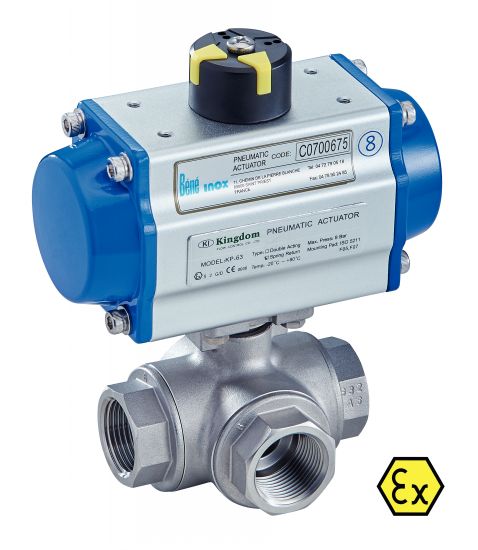

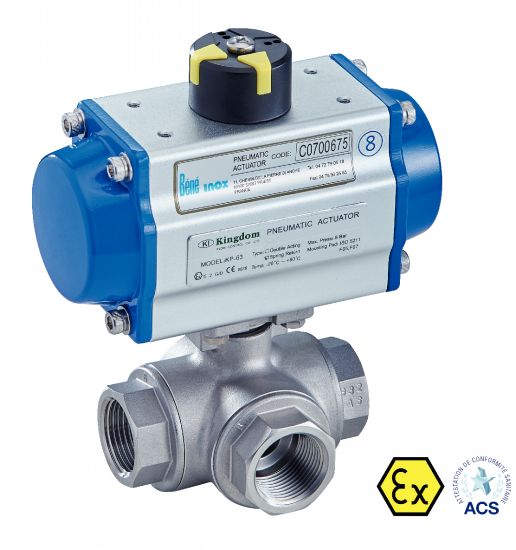

50211 VANNE À BOULE 3 VOIES F/F/F PASSAGE EN T (58217) AVEC VÉRIN PNEUMATIQUE ALUMINIUM (50800)
Informations

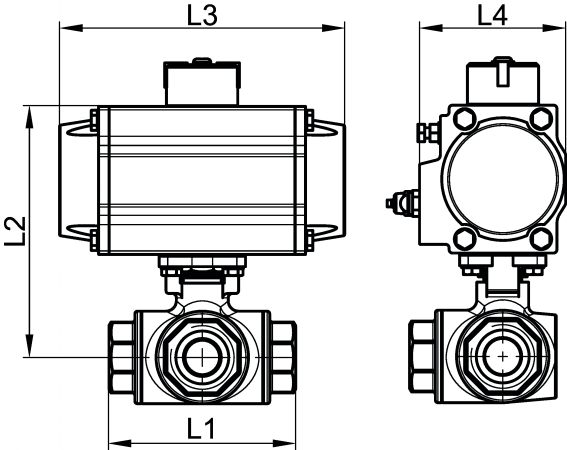

Vanne à boule 3 voies F/F/F passage en T (58217) avec vérin pneumatique aluminium (50800)
> Diamètre disponible : du DN8 au DN50
> Pression de service du vérin : 6 à 8 bar
> Température de service du vérin : -20°C à +80°C

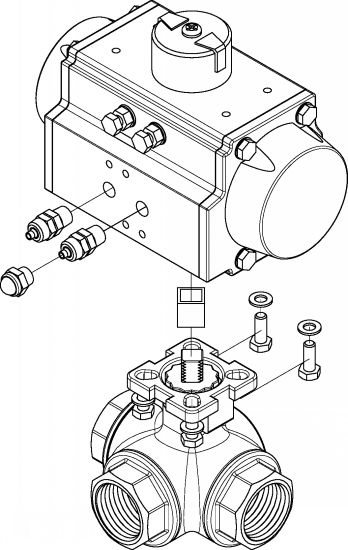

Vérin pneumatique 90° en aluminium anodisé avec flasques peinture polyester. Indicateur visuel de position
Plan de pose NAMUR pour électrodistributeur et détecteurs de position
Vérin dimensionné pour une DP vanne = 16 bar maxi (avec alimentation vérin 6 bar). Pour DP > 16 bar, nous consulter
En simple effet, les vannes sont montées en position "normalement fermée" (sauf indication contraire)
