VANNE À BOULE 3 VOIES À BRIDES PASSAGE EN L (58229) AVEC VÉRIN PNEUMATIQUE INOX (50802) (Modèle : 50242)

50242 VANNE À BOULE 3 VOIES À BRIDES PASSAGE EN L (58229) AVEC VÉRIN PNEUMATIQUE INOX (50802)

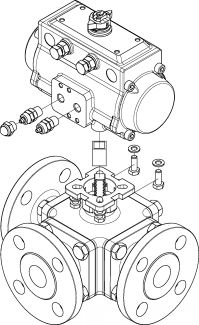

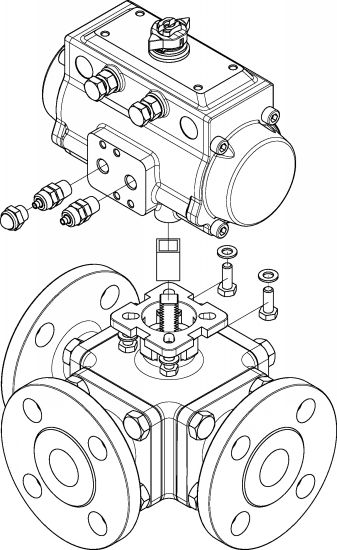

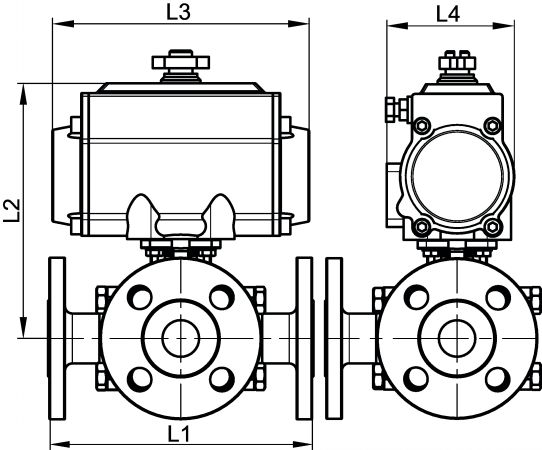

Dessins techniques

Informations

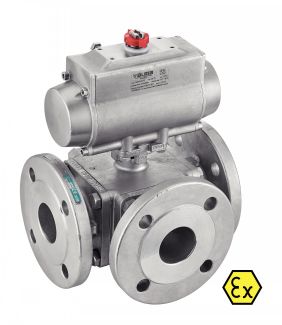

Vanne à boule 3 voies à brides passage en L (58229) avec vérin pneumatique inox (50802)

> Diamètre disponible : du DN15 au DN100 (DN80 en simple effet)
> Pression de service du vérin : 6 à 8 bar
> Température de service du vérin : -20°C à +85°C

Vérin pneumatique 90° en acier inoxydable. Indicateur visuel de position
Plan de pose NAMUR pour électrodistributeur et détecteurs de position
Vérin dimensionné pour une DP vanne = 16 bar maxi (avec alimentation vérin 6 bar). Pour DP > 16 bar, nous consulter
En simple effet, les vannes sont montées en position "normalement fermée" (sauf indication contraire)

Quantité

CAD
+
CAD
NC
NC
450242-15SE
Simple effet
15
1/2"
150
139
141
71
8,70
CAD
NC
NC
450242-20SE
Simple effet
20
3/4"
165
154
164
81
10,70
CAD
NC
NC
450242-25SE
Simple effet
25
1"
181
165
164
81
12,20
CAD
NC
NC
450242-32SE
Simple effet
32
1"1/4
190
169
164
81
14,20
CAD
NC
NC
450242-40SE
Simple effet
40
1"1/2
212
201
210
95
18,70
CAD
NC
NC
450242-50SE
Simple effet
50
2"
230
208
210
95
27,70
CAD
NC
NC
450242-65SE
Simple effet
65
2"1/2
290
251
275
123
43,20
CAD
NC
NC
450242-80SE
Simple effet
80
3"
310
263
275
123
58,20
CAD
NC
NC
450242-15DE
Double effet
15
1/2"
150
139
141
71
8,70
CAD
NC
NC
450242-20DE
Double effet
20
3/4"
165
143
141
71
9,70
CAD
NC
NC
450242-25DE
Double effet
25
1"
181
165
164
81
12,20
CAD
NC
NC
450242-32DE
Double effet
32
1"1/4
190
169
164
81
14,20
CAD
NC
NC
450242-40DE
Double effet
40
1"1/2
212
201
210
95
18,70
CAD
NC
NC
450242-50DE
Double effet
50
2"
230
208
210
95
27,70
CAD
NC
NC
450242-65DE
Double effet
65
2"1/2
290
236
241
106
39,80
CAD
D
NC
450242-80DE
Double effet
80
3"
310
263
275
123
58,20
CAD
NC
NC
450242-100DE
Double effet
100
4"
352
294
275
123
84,20
