GUIDE SUPPORTAGE DE TUYAUTERIE
Suivez notre guide pour bien fixer votre réseau de tuyauterie aux structures environnantes
Complémentaire à la gamme de raccords , tubes et accessoires proposés par Béné Inox,
la sélection de supportage de Béné Inox permet de fixer et de sécuriser votre réseau dans son environnement .
Ce guide vous accompagne pour vous aider dans la définition de vos besoins pour les étriers , colliers de fixation et autres éléments de supportage
1. Etriers
>> Etrier pour tube métrique | modèles 72112
>> Etrier pour tube carré | modèle 72110
Les autres modèles disponible : l'étrier pour tube ISO (modèle 72111), étrier fileté long pour tube ISO (modèle 72105), étrier fileté long pour tube métrique (modèle 72106).
Les étriers Béné Inox sont fournis avec leurs 2 écrous.
L'étrier a pour fonction la fixation du tube à la structure environnante via un support disposé au mur, plafond et sol.
C'est une bonne alternative pour les tuyauteries de charges légères et lorsque celle-ci ne vibrent pas ou très peu.
Il peut aussi servir de guide ou de bride sur certains réseaux de tuyauterie.
1.1 Le choix
Le choix d'un support de tuyauterie comme un étrier se base sur plusieurs critères :
En premier lieu, ce sont la norme (ISO ou métrique) et la forme (carré ou rond) du tube qui orientent la réflexion.
Puis, on s'intéresse dans un second temps à la matière :
- L'environnement dans lequel il sera fixé a une grande importance (attention aux ambiances agressives telles que les environnements marins ou chimiques, qui préconisent l'utilisation d'inox A4).
Pour s'adapter aux milieux d'implantation, Béné inox propose dans sa gamme de l'A2, de l'A4 (pour du marin ou chimique) et du zingué.
- La matière du tube qui va être directement en contact avec l'étrier (éviter le phénomène de corrosion galvanique).
- La corrosion galvanique apparaît lorsque deux métaux différents sont en contact. Ce phénomène est le résultat de la différence de potentiel entre les deux métaux.
Le métal le moins noble va se dégrader et donc créer de la corrosion galvanique. D'autres facteurs peuvent engendrer ce phénomène tels que l'humidité, la température, etc.

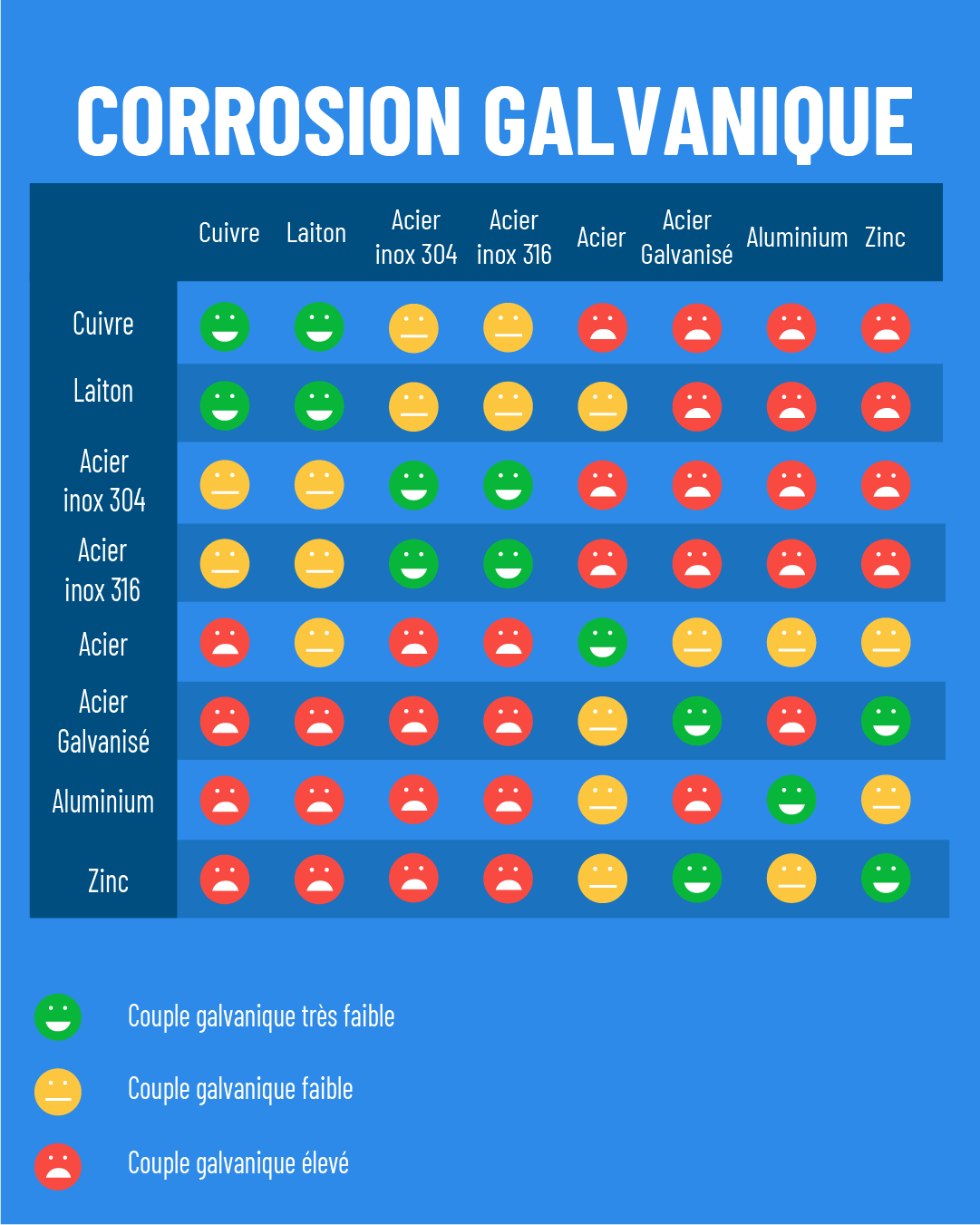

Ci-dessous, un tableau récapitulatif des couples galvaniques de certains métaux.
Couple galvanique très faible
Couple galvanique faible
Couple galvanique élevé1.2 Système de fixation
Différents systèmes de fixation sont disponibles pour les étriers. Ils peuvent être vissés directement sur un rail ou sur un support mural . L'option plaque pour étrier est aussi disponible.
A NOTER ! Les produits alternatifs à l'étrier :
Le support oméga | modèles 72090 :
Il apparaît comme une bonne alternative . Celui-ci possède des trous permettant une fixation directe dans le béton via des goujons d'ancrage.
Le support Oméga peut aussi être associé aux doubles écrous coulissants (modèle 72129 et modèle 72184 ) permettant un serrage rapide et accessible sur le rail.
Il a les mêmes fonctions que l'étrier, en revanche le montage s'effectue sur une surface d'appui plus importante.
L'étrier de fixation pour rail sur IPN | modèle 72204 :
Montage type d'un étrier sur IPN (schéma de droite)
Pour une fixation solide sans perçage ni soudure sur les constructions en acier et les constructions métalliques.
2. Colliers
Le collier a pour fonction la fixation du tube à la structure environnante ou au support.
Il est proposé avec de nombreuses alternatives : fermeture par une seule vis (et une articulation) et ou double vis, avec ou sans tige de fixation, de forme ronde ou hexagonale, ses facilités de montage sont multiples.
Béné Inox propose de nombreux types de colliers :
- Collier hexagonal (modèle 72117), pour conserver un bel aspect extérieur du tube poli et éviter les zones de rétention principalement dans le secteur de l'agroalimentaire .
- Collier rond (modèle 72113), standard du supportage , il est préconisé pour les environnements industriels ou réseaux "utilités".
- Collier rond ou hexagonal avec tige de fixation (modèle 72115) et à 2 vis (modèle 72140 ) il facilite la mise en oeuvre de la tuyauterie.
2.1 Le choix
De multiples critères entrent en compte dans le choix d'un collier :
1. La température du fluide :
Les colliers standards avec isolation (EPDM) tolèrent une température de fluide comprise en -30°C et +120°C .
Au-deçà ou au-delà de cette plage de température, l'utilisation de colliers spécifiques sera plus adéquate.
Béné Inox propose plusieurs modèles de colliers spécifiques froids avec coquilles isolantes en mousse jusqu'à -180°C (modèle 72177 et modèle 72178 ) et de colliers chauds jusqu'à 200°C | modèle 72175.
2. La charge maximale admissible
La charge maximale admissible est définie par le poids de la tuyauterie que le collier va supporter.
En fonction du poids de la tuyauterie, il faudra s'équiper de collier de série lourde (modèle 72125) pour les charges lourdes ou série légère et le modèle 72113 pour les plus petites charges.
La largeur et l'épaisseur du collier distinguent les deux séries.
3. La matière et les dimensions du tube
La matière est un point important. En effet, les deux matériaux en contact doivent être compatibles pour ne pas engendrer de corrosion galvanique.
Par exemple, si de l'acier inoxydable est en contact avec de l'acier zingué cela engendrera de la corrosion sur du long terme. De même que pour de l'inox en contact avec de l'aluminium.
Pour cela, un collier qui dispose d'une protection peut être en contact avec une autre matière sans risque de corrosion.
Les dimensions doivent correspondre entre le diamètre intérieur du collier et le diamètre extérieur du tube afin d'effectuer le bon serrage du collier.
4. L'environnement
Il est nécessaire de connaître l'environnement du process, c'est à dire si la tuyauterie est à l'intérieur ou l'extérieur pour déterminer si le milieu est agressif ou non.
De même que pour le choix d'étrier, la matière du tube est à prendre en compte pour ne pas engendrer la corrosion de deux matières en contact.
5. Les exigences particulières
Certains colliers sont adaptés pour des exigences spécifiques :
- Lorsque la tuyauterie vibre beaucoup on peut s'orienter vers les colliers anti-vibration en fonction de la charge (modèle 72114 série légère | modèle 72126 série lourde).
- Lorsque la tuyauterie vibre et fait beaucoup de bruit, les colliers isophoniques sont recommandés (modèle 72172 deux vis, modèles 72175 à vis).
- Dans le cadre d'une réduction des vibrations et des bruits, pour une bonne résistance aux produits chimiques, intempéries et aux UV (soudure en dessous du collier),
les colliers de serrage en polypropylène (modèle 72121 sans plaque | modèle 72122 avec plaque) sont très bien adaptés à toutes ces contraintes.
- Pour la réalisation de réseaux incendie Sprinkler , le modèle 72179 (ou collier poire ) est priorisé et peut être associé au modèle 72176 qui a la particularité d'être testé au feu.
2.2 Type de fixation
- Les colliers à visser : ils sont à associer à une tige filetée (modèle en 304 : 214650 et 316 : 414650 ) grâce à leur taraudage jusqu'au rail ou au support mural et disposés ainsi contre un mur, au sol, au plafond (...).
- Les colliers sans tige : ils peuvent être directement soudés sur un support : rail de fixation, consoles, platine/cornière. Les différents types de fixation :
> Associés avec une équerre
> Utilisation d'une platine pour les colliers polypropylènes ou polyamides (à souder)
- Les colliers à tige à souder : utilisés pour déporter le collier du supportage.
3. Supportage
Il existe de nombreux éléments pour composer le supportage de votre tuyauterie. En amont, il faut bien vérifier le type de profil associé au support (profil strut ou profil C)
et également sa matière (inox 316l, acier ultraprotect, acier zingué, galva à chaud).
Voici une sélection des modèles les plus utilisés :
1 - Le rail de fixation profil Strut (modèle 72127) | rail de fixation profil C (modèle 72198) : constitue la base de l'installation, il se fixe parallèlement au mur ou plafond à l'aide de vis à béton/ chevilles, voir la catégorie fixation bâtiment
Le rail s'associe à une console murale afin de prolonger la ligne de supportage et constitue la base de l'installation. Béné inox propose 3 types de profilés en C qui caractérisent la section : WM0, WM1 et WM2.
2 - La console murale profil strut (modèle 72131) | console murale profil C (modèle 72200) fait également partie de la base de l'installation.
La fixation de la console est réalisée perpendiculairement au mur à l'aide de vis à béton ou chevilles, voir la catégorie fixation bâtiment
3 - L'écrou coulissant profil Strut | modèle 72119, permet de raccorder rapidement la tige filetée au rail, celle-ci étant raccordée au collier.
4 - Les connecteur en U pour rail profil Strut (modèle 72187) / Pièces d'assemblage en T ou X (modèle 72188) / Équerres de fixation profil C (modèle 72003) | Équerres de fixation profil Strut (modèle 72203) /
Pontets de croisement profil Strut (modèle 72190) sont ces éléments permettant de réaliser différents montages, comme : le raccordement de la tige filetée au rail, raccordement de deux rails ou autre.
5 - L'étrier (modèle 72192) / le crapaud (modèle 72193) / le crampon de fixation (modèle 72194)
Ces produits en profil Strut ont pour fonction le raccordement d'un rail à une poutrelle métallique ou un autre support de fondation/fixation.
6 - La pince de fixation (modèle 72181) s'accorde avec une lamelle de sécurité. De multiples montages sont possibles :
1. Rail et poutrelle métallique
2. Poutrelle métallique, tige filetée et collier
7- La lamelle de sécurité quant à elle, va s'associer avec une pince de fixation pour poutre métallique (modèle 72182).
Il est préconisé de monter les pinces poutres avec une lamelle de sécurité (obligatoire pour les tuyaux > Ø 65mm selon la norme VdS).
8 - Les pièces de fixation (modèle 72196) coulissantes pour dilatation, elles permettent les mouvements de translation du collier afin de suivre et de supporter le mouvement de dilatation de la tuyauterie.
Ces pièces peuvent être montées à plat, en suspension ou fixées directement sur la structure du bâtiment, montage en rail.
9 - Le pied support ou pied support Yéti® ou Bigfoot profil Strut (modèles 72206 et 72207) permet un montage de rail vertical ou bien horizontal. Il a pour fonction la diminution des vibrations, la répartition des charges. Il est de plus antidérapant.
