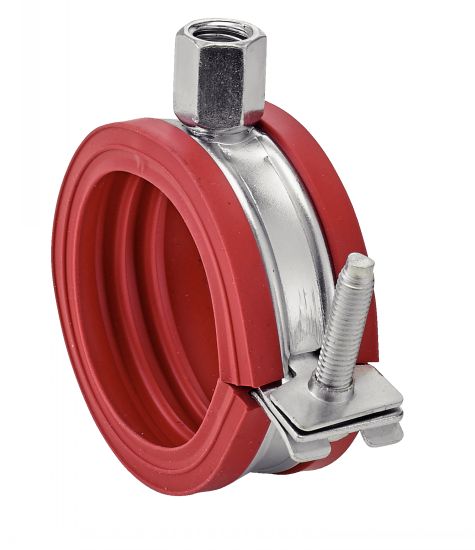

COLLIER SUPPORT DE TUYAUTERIE À VIS, À FERMETURE RAPIDE, AVEC PROTECTION ISOPHONIQUE HAUTE TEMPÉRATURE SILICONE Acier zingué (Modèle : 72175)

72175 COLLIER SUPPORT DE TUYAUTERIE À VIS, À FERMETURE RAPIDE, AVEC PROTECTION ISOPHONIQUE HAUTE TEMPÉRATURE SILICONE Acier zingué

Photos

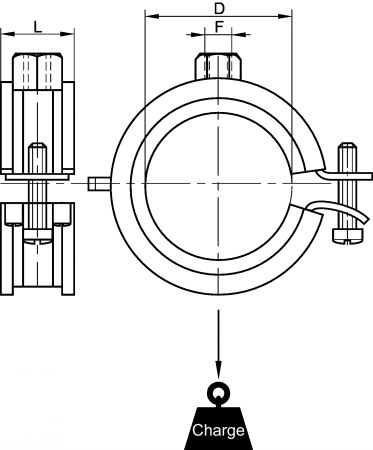

Dessins techniques

Informations

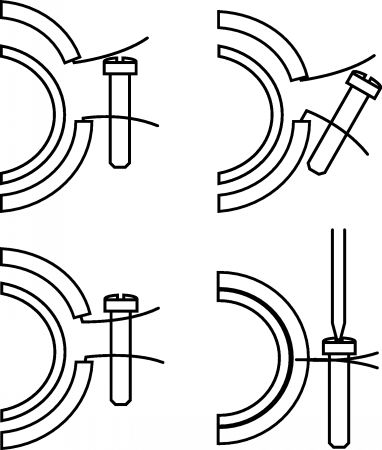

Collier support de tuyauterie à vis, à fermeture rapide,
avec protection isophonique haute température Silicone
- Acier zingué

> Diamètres disponibles (mini-maxi) : du 15 - 18 mm au 133 - 141 mm

Taraudage étagé M10 puis M8
*Charge certifiée selon RAL - GZ 655/B par un organisme indépendant
Résistance au feu certifiée selon RAL - GZ 656
Isolation phonique selon DIN 4109 - Température maxi 200°C

Documents

Quantité

CAD
+


D
NC
872175-1518

Acier zingué
15 - 18
M8
20
600*
0,04
7326909890

D
NC
872175-2023

Acier zingué
20 - 23
M8
20
600*
0,05
7326909890

D
NC
872175-2528

Acier zingué
25 - 28
M8
20
600
0,06
7326909890

D
NC
872175-3135

Acier zingué
31 - 35
M8
20
600*
0,06
7326909890

D
NC
872175-4043

Acier zingué
40 - 43
M8
20
800*
0,08
7326909890

D
NC
872175-4853

Acier zingué
48 - 53
M8 / M10
20
800*
0,10
7326909890

D
NC
872175-5763

Acier zingué
57 - 63
M8 / M10
20
800*
0,12
7326909890

D
NC
872175-7380

Acier zingué
73 - 80
M8 / M10
23
930
0,14
7326909890

D
NC
872175-8391

Acier zingué
83 - 91
M8 / M10
23
930
0,21
7326909890

D
NC
872175-108114

Acier zingué
108 - 114
M8 / M10
23
930
0,24
7326909890

D
NC
872175-133141

Acier zingué
133 - 141
M8 / M10
23
930
0,31
7326909890
