Vérin pneumatique simple effet 1/4 de tour pour vannes petit diamètre DN25 à DN76

61301 VÉRIN PNEUMATIQUE 1/4 DE TOUR PETIT DIAMÈTRE, SIMPLE EFFET Inox

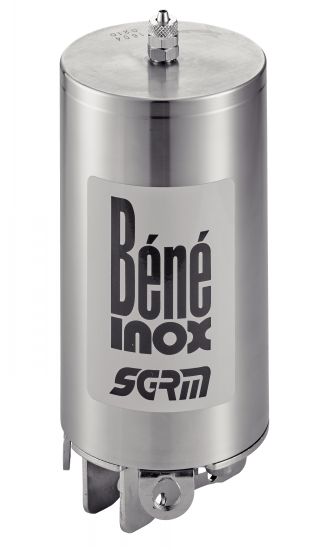

Photos

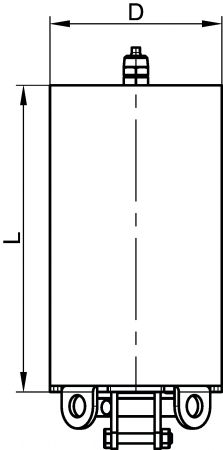

Dessins techniques

Informations

Vérin pneumatique 1/4 de tour petit diamètre, simple effet - DN25 au DN76

Ce vérin en inox se monte sur les vannes papillon SMS, DIN, CLAMP, MACONen DN25 jusqu'au DN76

Vérin simple effet livré normalement fermé (NF).
Son ouverture se fait par air comprimé et sa fermeture par ressort.

Il peut être livré normalement ouvert (fermeture air/ouverture ressort) par une simple rotation de la patte de fixation.

Température ambiante : -20°C à +80°C
Pression de service : 4,5 à 8 bar
Couple (à 6 bar) : 30 N.m

Corps plus compact en diamètre et poids réduit par rapport au modèle standard:
>> Vérin pneumatique 1/4 de tour Simple Effet pour DN25 au DN104 - Modèle 61326
>> Vérin pneumatique 1/4 de tour Double Effet pour DN25 au DN104 - Modèle 61327


Selon votre besoin, vous pouvez également retrouver la version double effet de ce vérin (modèle 61302)

Quantité

CAD
+
CAD
D
NC
261301-70SG
25 à 76
1" à 3"
85
151
méplat 8
2,95
