VANNE À BOULE 3 VOIES À BRIDES PASSAGE EN L (58229) AVEC ACTIONNEUR ÉLECTRIQUE IP66 FAILSAFE (50841) (Modèle : 50256)

50256 VANNE À BOULE 3 VOIES À BRIDES PASSAGE EN L (58229) AVEC ACTIONNEUR ÉLECTRIQUE IP66 FAILSAFE (50841)

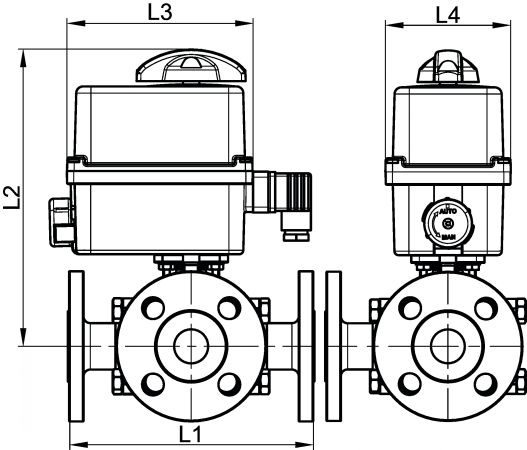

Dessins techniques

Informations

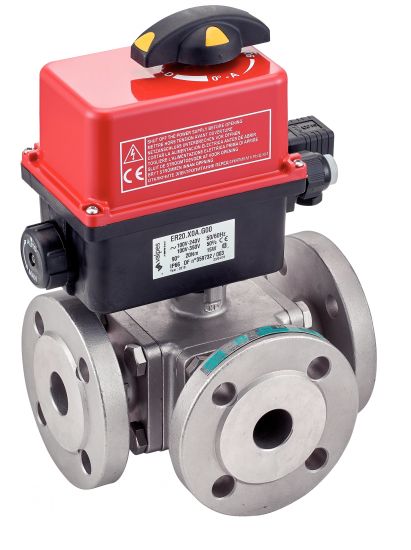

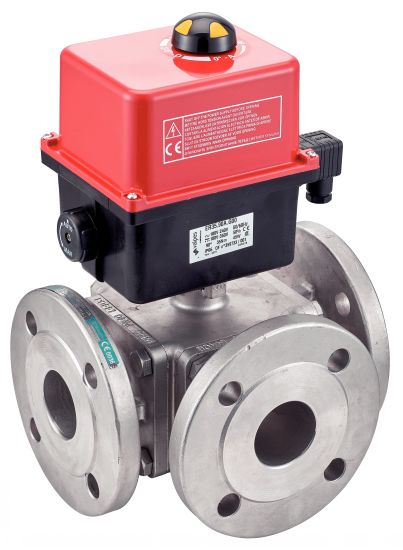

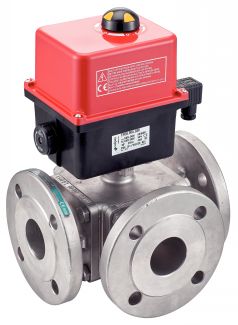

Vanne à boule 3 voies à brides passage en L (58229) avec actionneur électrique IP66 Failsafe (50841)

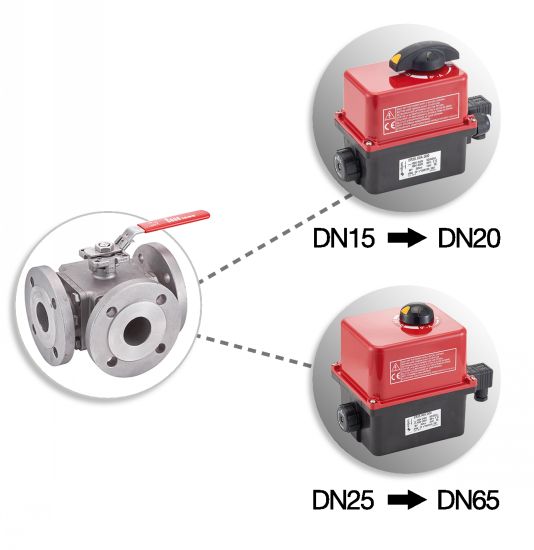

> Diamètre disponible : du DN15 au DN65
> Température de service de l'actionneur : -10°C à +40°C

Actionneur électrique avec carter plastique IP66
Indicateur visuel de position. Commande manuelle de secours avec débrayage sécurisé
Contacts fin de courses réglables. Limiteur de couple. Résistance anti-condensation
Facteur de marche : 50%. Nombre de démarrages par heure : 150
Actionneur dimensionné pour une DP vanne = 16 bar maxi. Pour DP > 16 bar, nous consulter
Fonctionnement standard : Ouverture / Fermeture à 0/90°
Version "Failsafe" : Le bloc de sécurité intégré (carte électronique + batterie) assure le retour en position fermée de la vanne en cas de coupure de courant

Quantité

CAD
+

NC
NC
450256-15A
100-230V 50/60 Hz et 100-350V DC
15
1/2"
150
205
136
92
12
7,50

NC
NC
450256-20A
100-230V 50/60 Hz et 100-350V DC
20
3/4"
165
209
136
92
12
8,50

NC
NC
450256-25A
100-230V 50/60 Hz et 100-350V DC
25
1"
181
244
151
128
7
11,10

NC
NC
450256-32A
100-230V 50/60 Hz et 100-350V DC
32
1"1/4
190
248
151
128
7
13,10

NC
NC
450256-40A
100-230V 50/60 Hz et 100-350V DC
40
1"1/2
212
261
151
128
12
15,50

NC
NC
450256-50A
100-230V 50/60 Hz et 100-350V DC
50
2"
230
268
151
128
23
24,50

NC
NC
450256-65A
100-230V 50/60 Hz et 100-350V DC
65
2"1/2
290
283
151
128
23
33,80

NC
NC
450256-15B
15-30V 50/60 Hz et 12-48V DC
15
1/2"
150
205
136
92
12
7,50

NC
NC
450256-20B
15-30V 50/60 Hz et 12-48V DC
20
3/4"
165
209
136
92
12
8,50

NC
NC
450256-25B
15-30V 50/60 Hz et 12-48V DC
25
1"
181
244
151
128
7
11,10

NC
NC
450256-32B
15-30V 50/60 Hz et 12-48V DC
32
1"1/4
190
248
151
128
7
13,10

NC
NC
450256-40B
15-30V 50/60 Hz et 12-48V DC
40
1"1/2
212
261
151
128
12
15,50

NC
NC
450256-50B
15-30V 50/60 Hz et 12-48V DC
50
2"
230
268
151
128
22
24,50

NC
NC
450256-65B
15-30V 50/60 Hz et 12-48V DC
65
2"1/2
290
283
151
128
22
33,80
