Union passe cloison pour tube métrique inox 316

5461 UNION PASSE CLOISON POUR TUBE MÉTRIQUE Inox 316

Photos

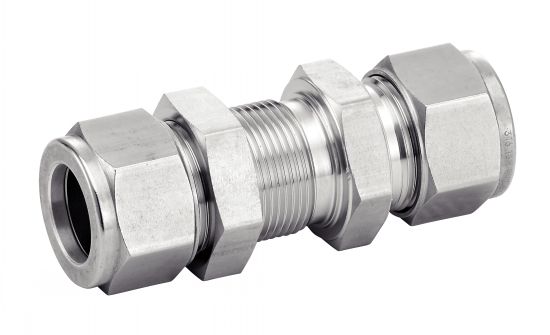

Traversée de cloison

Dessins techniques

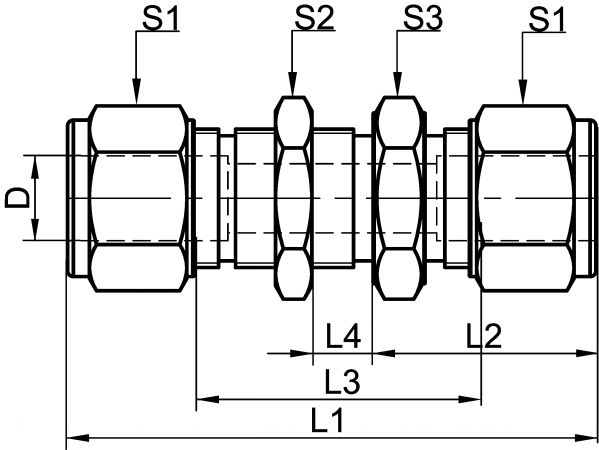

Traversée de cloison - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
454617-4

Informations

Union passe cloison - Inox 316

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 4 au 16 mm

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Voir exclusivement les modèles :
- Pour tube Métrique brut étiré sans soudure - Longueur 6m
- Pour tube Métrique brut étiré sans soudure - Longueur 2m

Attention : Tout autre modèle risque de générer des défauts d'étanchéité importants pouvant présenter un risque pour la sécurité des personnes

Autres diamètres sur demande

Documents

Schéma 0

Quantité

CAD
+

CAD
NC
NC
454617-4
4
53,6
21,6
26,2
12,7
9,9
12
14
14
0,09
7307298090
CAD
D
NC
454617-6
6
57,7
24,1
27,1
10,2
11,5
14
16
16
0,10
7307298090
CAD
D
NC
454617-8
8
61
24,9
28,7
11,2
13,1
16
18
18
0,11
7307298090
CAD
D
NC
454617-10
10
63,7
26,7
29,3
11,2
16,3
19
22
22
0,12
7307298090
CAD
D
NC
454617-12
12
71
29,1
25,4
12,7
19,5
22
24
24
0,13
7307298090
CAD
D
NC
454617-16
16
72,5
29,9
23,8
12,7
22,6
25
27
27
0,18
7307298090
