TÉ ÉGAL POUR TUBE O.D (EN POUCE) Inox 316 (Modèle : 5453)

5453 TÉ ÉGAL POUR TUBE O.D (EN POUCE) Inox 316

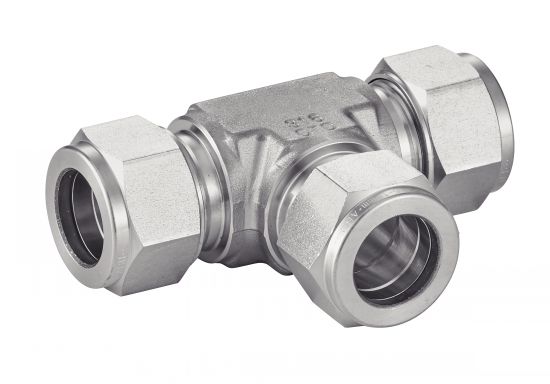

Photos

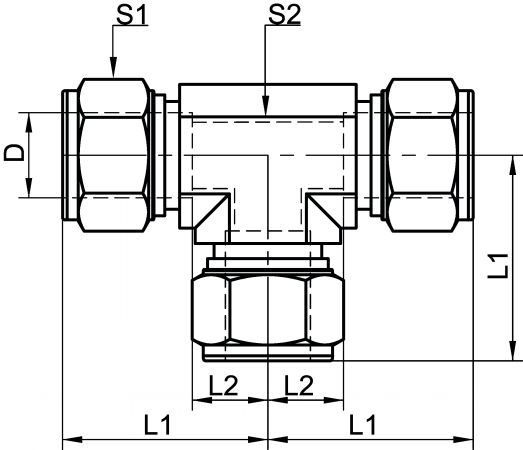

Dessins techniques

Informations

Té égal - Inox 316

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 1/4" au 3/4"

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

Il est fortement recommandé d'utiliser le tube O.D en pouces brut étiré sans soudure (modèle 72272) pour éviter de graves problèmes d'étanchéité.

Quantité

CAD
+

D
NC
454537-1/4
6,35
1/4"
26,9
11,7
14,3
12,7
0,08
CAD
D
NC
454537-3/8
9,53
3/8"
30,5
13,7
17,5
15,9
0,15

D
NC
454537-1/2
12,70
1/2"
36,1
13,2
22,2
20,6
0,18

NC
NC
454537-5/8
15,88
5/8"
38,8
14,4
25,4
23,8
0,19

D
NC
454537-3/4
19,05
3/4"
39,9
15,5
28,6
27
0,28
