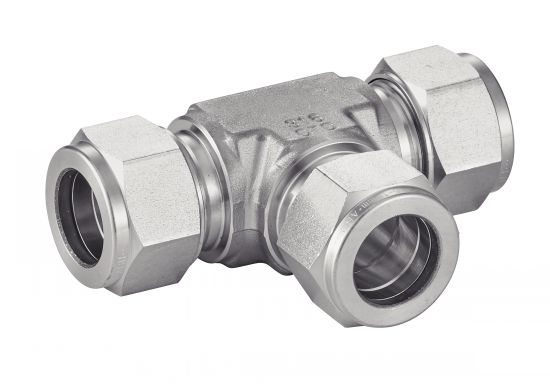

TÉ ÉGAL POUR TUBE ISO Inox 316 (Modèle : 5453)

5453 TÉ ÉGAL POUR TUBE ISO Inox 316

Photos

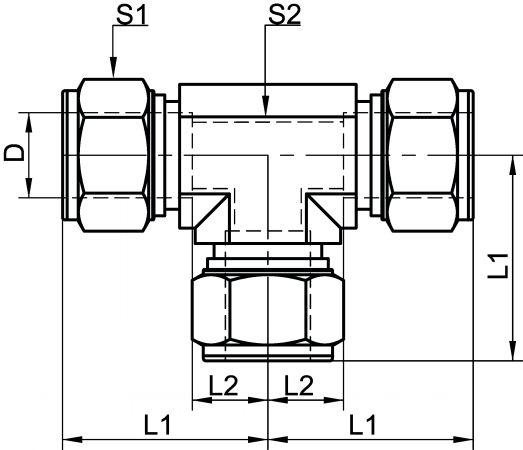

Dessins techniques

Informations

Té égal - Inox 316

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 13,7 au 21,3 mm

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

L'utilisation du tube ISO brut étiré sans soudure (modèle 72252) est conseillée pour éviter les défauts d'étanchéité importants.

Autres diamètres sur demande

Quantité

CAD
+

D
NC
454537-137
13,7
36
11,5
25
22
0,19

NC
NC
454537-172
17,2
40
15,5
30
25
0,20

D
NC
454537-213
21,3
43
17
35
30
0,29
