Guide pratique pour la motorisation de vannes

GUIDE MOTORISATION DE VANNES

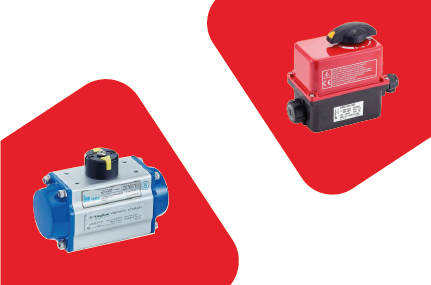

Image Guide motorisation de vannes - Béné Inox














Béné Inox propose une vaste gamme de 15 références de moteurs pour répondre à de multiples applications et besoins.
Composée d' actionneurs pneumatiques
et électriques , cette sélection vous permet de trouver la réponse à votre besoin en fonction de
vos contraintes liées à l'environnement et au fluide que vous souhaitez véhiculer.

Vous avez la possibilité de personnaliser la motorisation de votre process avec la gamme de vannes
suivante : vannes à boule , vannes papillon , à membrane et vannes à guillotine .
Les électrovannes
ou les vannes à sièges inclinés , sont quant à elles, proposées directement motorisées .

I - L' actionneur et son environnement d' application

Les différentes données à prendre en compte pour bien choisir son actionneur :


1.     Le couple de la vanne : il correspond à la force nécessaire pour manoeuvrer la vanne.
         Il est nécessaire de prendre en compte un coefficient de sécurité d'au moins 1,5 sur le couple maximum de la vanne à motoriser pour un bon fonctionnement.


2.     La platine ISO de la vanne : la platine ISO de la vanne doit correspondre à la platine de l'actionneur (Ex : vanne F05 et actionneur F03/F05).
         En premier lieu, il faut obligatoirement avoir une correspondance entre la platine ISO (norme ISO 5211) de la vanne et celle de l'actionneur (Ex : vanne F05 et actionneur F03/F05).

         Ensuite, on regarde s'il y a besoin d'une pièce adaptatrice à ajouter sur le carré de l'entrainement de la vanne pour faire correspondre avec l'entrainement de l'actionneur.


3.     Le type d'énergie : deux types d'énergies possibles :
         a.     Pneumatique (pression de pilotage)
         b.    Électrique (tension d'alimentation)


4.     L'environnement : est à prendre en considération en fonction de :
         a.     L'indice de protection
         Il concerne uniquement les appareils électriques. Il permet de savoir dans quelles circonstances l'actionneur va supporter son environnement.

Tableau IP d'eau











>> Pour plus d'information sur les indices de protection


Exemple d'un modèle IP68 (modèle 50844) :
-     Le moteur est totalement hermétique aux poussières (IP 6 8)
-     Le moteur peut être immergé au-delà de 1m pendant 1h (IP6 8 )

Béné inox propose les indices de protection suivants : IP65 / IP66 / IP68

         b.     La fréquence d'utilisation :
Contrairement à l'actionneur pneumatique, l'actionneur électrique comprend un temps de repos entre chaque manoeuvre pour son bon fonctionnement.
Le choix dépend donc du process et de la fréquence de l'ouverture et fermeture de la vanne.

Exemple pour un actionneur électrique avec un temps de manoeuvre de 20s :
-     L'actionneur a un taux de service/facteur de marche de 30% --> son cycle dure 67s
-     L'actionneur a un taux de service/facteur de marche de 50% --> son cycle dure 40s

Image facteur de marche - actionneur électrique














5.     La température et la pression :
Ce sont deux éléments importants à mesurer en fonction du fluide à véhiculer, du process et de l'environnement d'application.

La tenue en température de cette gamme de produits varie entre -20°C et +80°C :
-20°C +80°C vérin pneumatique
-10°C +50°C actionneur électrique « UMA »
-10°C +55°C actionneur électrique « ER »
-20°C +70°C actionneur électrique « VR »


II - La gamme de vannes motorisées


1.     La gamme de motorisation

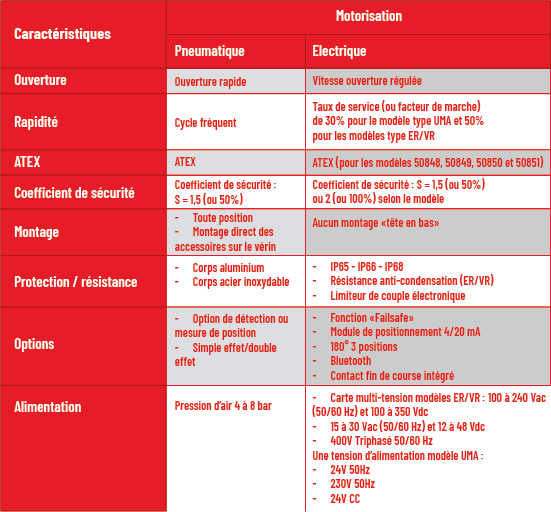

Tableau gamme de motorisation - Béné Inox






























2.     L'actionneur pneumatique

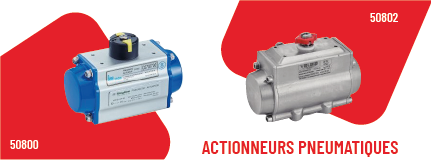

Image Actionneurs pneumatiques








L'actionneur peut être :
     -     Simple effet (une chambre d'air à alimenter) : ouverture par air comprimé, fermeture par ressorts.
         En standard le SE est en normalement fermé (NF), il est possible de changer en normalement ouvert (NO).

     -     Double effet (deux chambres d'air à alimenter) : ouverture et fermeture par air comprimé.


BENE icone attention
     Le réseau d'air est souvent lubrifié, l'EPDM est à proscrire.

Les produits complémentaires :

     -     Détecteur de position :

Image détecteurs de position - Béné inox






Modèle 50830 >>
| Modèle 50832 >>

     -     Electrodistributeur :

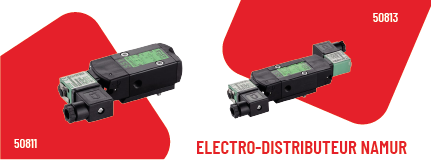

Image Electrodistributeur - Béné inox






Modèle 50811 >>
| Modèle 50813 >>

Pour faciliter vos raccordements pneumatiques et traitements d'air , rendez-vous sur cette catégorie



3.     L'actionneur électrique

Image actionneur électrique - Béné inox








Les deux types de courant à prendre en compte en fonction du système d'alimentation installé dans votre bâtiment :
     -     Courant continu : courant électrique dans lequel les électrons circulent continuellement dans la même direction

     -     Courant alternatif : courant électrique dans lequel les électrons circulent de manière alternative dans les deux sens du circuit

Béné Inox propose avec ces actionneurs toute une gamme de tensions alternatives ou continues quel que soit le modèle.

Tous les actionneurs de la gamme
disposent de cartes multi-tensions hormis le modèle 50835

Besoin de plus d'infos ?
>> Découvrir tous les modèles de moteurs

>> Infos produits : Robinetterie - Vannes & accessoires

>> Questionnaire de définition de produit : Motorisation

>> Contactez-nous pour en savoir plus 04 78 90 48 22 ou à l'aide de notre formulaire
