GUÍA MOTORIZACIÓN DE VÁLVULAS
Béné Inox propone una amplia gama de 15 referencias de motores para responder a múltiples aplicaciones y necesidades .
Esta selección compuesta por actuadores neumáticos y eléctricos , le permite encontrar la respuesta a su necesidad en función de las limitaciones respecto al entorno y al fluido que desea transportar.
Puede personalizar la motorización de su proceso conla siguiente gama de válvulas : válvulas de esfera , válvulas mariposa , válvulas de membrana y válvula de compuerta .
Las electroválvulas o las válvulas de asiento inclinado se proponen motorizadas directamente.
I - El actuador y su entorno de aplicación
Deben tenerse en cuenta diferentes datos para elegir el actuador :
1. El par de la válvula : corresponde a la fuerza necesaria para maniobrar la válvula.
Para obtener un funcionamiento óptimo, debe tomarse en cuenta un coeficiente de seguridad de al menos 1,5 del par máximo de la válvula que se desea motorizar.
2. La pletina ISO de la válvula : la pletina ISO de la válvula debe corresponder con la pletina del actuador (ejemplo: válvula F05 y actuador F03/F05).
En primer lugar deben corresponder, obligatoriamente, la pletina ISO de la válvula (norma ISO 5211) y la del actuador (ejemplo: válvula F05 y actuador F03/F05).
Posteriormente, debe comprobarse si se necesita una pieza de adaptación en el cuadrado del accionamiento de la válvula para que corresponda con el accionamiento del actuador.
3. El tipo de energía : dos tipos de energía posibles :
a. Neumática (presión de pilotaje)
b. Eléctrica (tensión de alimentación)
4. El entorno, que debe considerarse en función de :

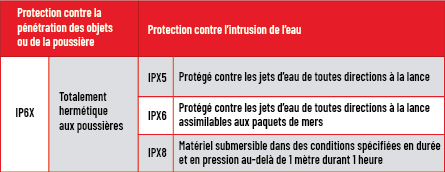

a. El índice de protección
Únicamente para los aparatos eléctricos. Permite saber en qué circunstancias el actuador soportará el entorno.
>> Para mayor información acerca de los índices de protección
Ejemplo de un modelo IP68 (modelo 50844) :
- El motor es totalmente hermético al polvo (IP 6 8)
- El motor puede estar sumergido más de 1 m durante 1 h (IP6 8 )
Béné Inox propone los siguientes índices de protección : IP65 / IP66 / IP68
b. La frecuencia de utilización :
Al contrario del actuador neumático, el actuador eléctrico incluye un tiempo de reposo entre cada maniobra para funcionar correctamente.
La elección depende, por tanto, del proceso y de la frecuencia de apertura y cierre de la válvula.
Ejemplo para un actuador eléctrico con un tiempo de maniobra de 20 seg. :
- El actuador tiene una tasa de utilización/factor de marcha de 30 % --> su ciclo dura 67 seg.
- El actuador tiene una tasa de utilización/factor de marcha de 50 % --> su ciclo dura 40 seg.
5. La temperatura y la presión :
Son dos elementos importantes que deben medirse en función del fluido que se desee transportar, del proceso y del entorno de aplicación.
La resistencia a la temperatura de esta gama de productos varía entre -20 °C y +80° C:
-20 °C +80 °C actuador neumático
-10 °C +50 °C actuador eléctrico "UMA"
-10 °C +55 °C actuador eléctrico "ER"
-20 °C +70 °C actuador eléctrico "VR"
II - La gama de válvulas motorizadas
1. La gama de motorización
2. El actuador neumático
El actuador puede ser :
- De simple efecto (alimentación de una cámara de aire): apertura mediante aire comprimido, cierre mediante muelles.
En estándar, el SE está en normalmente cerrado (NC), pero puede cambiarse a normalmente abierto (NA).
- Doble efecto (alimentación de dos cámaras de aire): apertura y cierre mediante aire comprimido.
La red de aire suele estar lubricada, por lo queda prohibido el uso de EPDM. Los productos complementarios :
- Detector de posición :
>> Modelo 50830 | >> Modelo 50832
- Electrodistribuidor :
>> Modelo 50811 | >> Modelo 50813
Para facilitar sus conexiones neumáticas y tratamientos del aire , consulte esta categoría
3. El actuador eléctrico
Los dos tipos de corriente que deben considerarse en función del sistema de alimentación instalado en su edificio :
- Corriente continua: corriente eléctrica en la cual los electrones circulan de manera continua en la misma dirección
- Corriente alternativa: corriente eléctrica en la cual los electrones circulan de manera alternativa en ambos sentidos del circuito
Béné Inox le propone, con estos actuadores, una gama completa de tensiones alternativas o continuas sea cual sea el modelo.
Todos los actuadores de la gama disponen de tarjetas multitensiones, excepto el modelo 50835
