FILTRE ÉQUERRE HAUTE PERFORMANCE BOUTS CLAMP JOINTS NBR Inox 316L (Modèle : 63472)

63472 FILTRE ÉQUERRE HAUTE PERFORMANCE BOUTS CLAMP JOINTS NBR Inox 316L

Photos

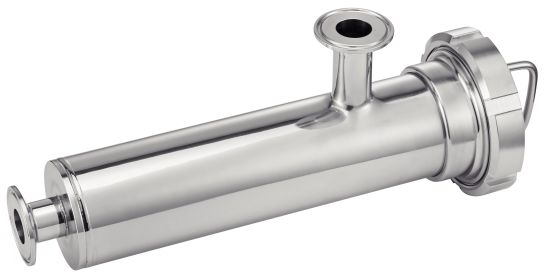

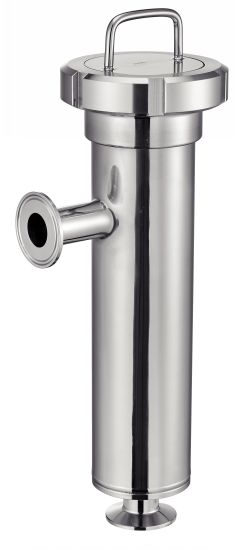

Filtre équerre haute performance

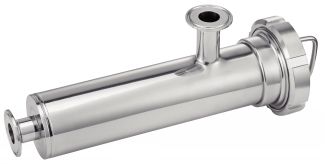

Filtre équerre haute performance

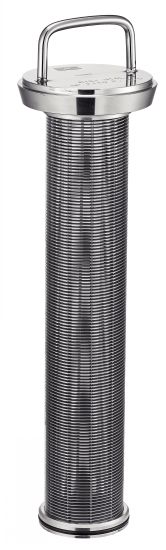

Elément filtrant pour filtre équerre

Dessins techniques

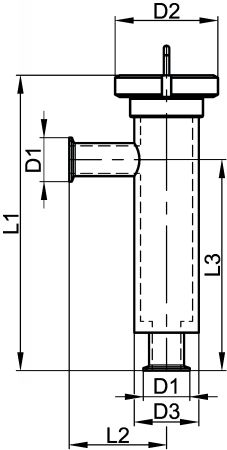

Filtre équerre haute performance - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
663472-25

Informations

Filtre équerre haute performance bouts Clamp - Joints NBR - Inox 316L

- Dimensions disponibles : du DN25 au DN104
- PMS à 20°C : 22 bar du DN25 au DN51 - 12 bar du DN63 au DN76 - 8 bar pour DN104
- Température (joints NBR) : -10°C à +100°C
- Entrée en ligne / sortie latérale
- Maille de filtration réalisée en fil de section triangulaire enroulé. taille standard 1 mm
- Conforme CE 1935/2004
- Elément filtrant compatible modèle 61673

Sur demande :
- Autres mailles de filtration (0,02 / 0,05 / 0,1 / 0,2 / 0,3 / 0,5 / 2 / 3 / 4 mm)
- Embouts filetés SMS
- Joints EPDM ou FKM

Documents

Schéma 0

Quantité

CAD
+


NC
NC
663472-25

Inox 316L
25
1"
50,5
112
70
339,6
89,7
242,6
3,20

NC
NC
663472-38

Inox 316L
38
1"1/2
50,5
112
70
339,6
89,7
242,6
3,20

NC
NC
663472-51

Inox 316L
51
2"
64
112
70
339,6
89,7
242,6
3,20

NC
NC
663472-63

Inox 316L
63
2"1/2
77,5
148
114
377,6
114,7
270,6
5,65

NC
NC
663472-76

Inox 316L
76
3"
91
148
114
377,6
114,7
270,6
5,65

NC
NC
663472-104

Inox 316L
104
4"
119,0
178
140
466,6
135,7
343,6
8,70
