FILTRE ÉQUERRE BOUTS CLAMP JOINTS NBR Inox 316L (Modèle : 63471)

63471 FILTRE ÉQUERRE BOUTS CLAMP JOINTS NBR Inox 316L

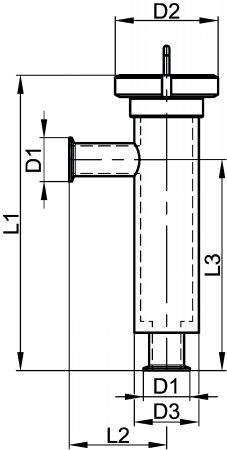

Dessins techniques

Informations

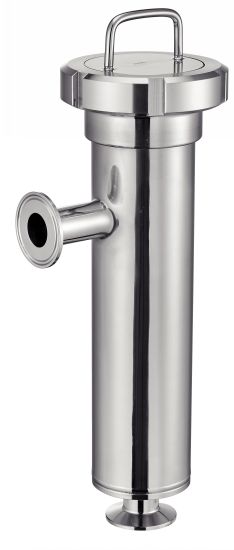

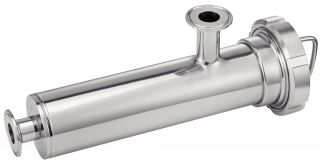

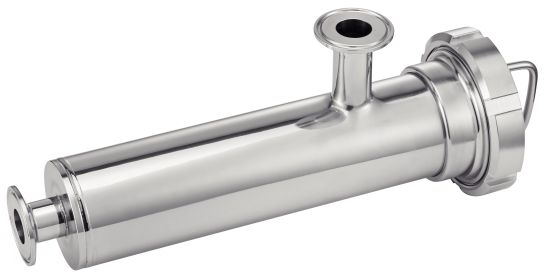

Filtre équerre bouts clamp - Joints NBR - Inox 316L

> Dimensions disponibles : du DN25 au DN104 mm

> Normes : CE 1935/2004

PMS : 16 bar du DN25 au DN51 - 10 bar du DN63 au DN76 - 8 bar pour DN104
Température : de -20°C à +100°C
Maille de filtration standard 1 mm - entrée en ligne / sortie latérale

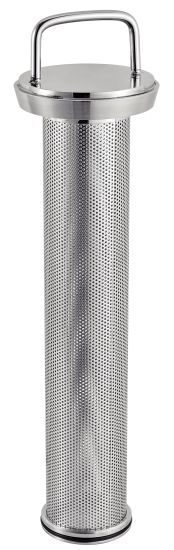

Elément filtrant compatible modèle 61419
Sur demande :
- autres mailles de filtration (0,1 / 0,2 / 0,3 / 0,5 / 2 / 3 / 4 mm)
- joints EPDM ou FKM

Quantité

CAD
+
CAD
D
NC
663471-25
Inox 316L
25
1"
50,5
112
70
339,6
89,7
242,6
3,20
CAD
D
NC
663471-38
Inox 316L
38
1"1/2
50,5
112
70
339,6
89,7
242,6
3,20
CAD
D
NC
663471-51
Inox 316L
51
2"
64
112
70
339,6
89,7
242,6
3,20
CAD
NC
NC
663471-63
Inox 316L
63
2"1/2
77,5
148
114
377,6
114,7
270,6
5,65
CAD
NC
NC
663471-104
Inox 316L
104
4"
119,0
178
140
466,6
135,7
343,6
8,70
CAD
NC
NC
663471-76
Inox 316L
76
3"
91
148
114
377,6
114,7
270,6
5,65
