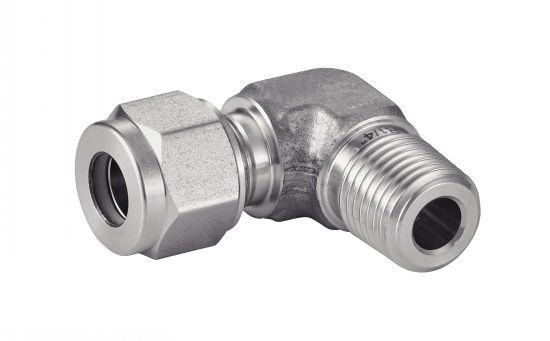

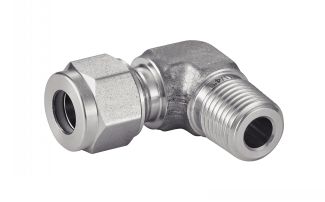

COUDE MÂLE FILETAGE CONIQUE POUR TUBE ISO Inox 316 (Modèle : 5457)

5457 COUDE MÂLE FILETAGE CONIQUE POUR TUBE ISO Inox 316

Photos

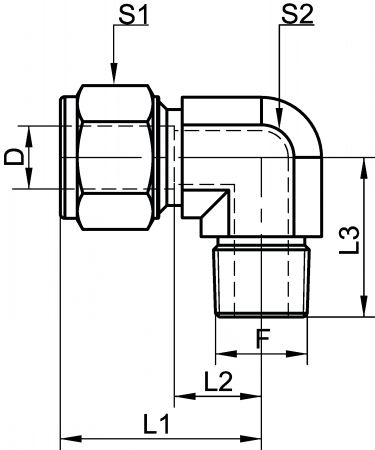

Dessins techniques

Informations

Coude mâle filetage conique - Inox 316

Filetage conique Gaz (BSPT) ou NPT

Pression maxi : en fonction du tube utilisé

> Dimensions disponibles : du 13,7 au 21,3 mm

> Norme : ISO 7/1 (sauf NPT)

Les raccords à bague doivent être montés avec du tube étiré sans soudure d'épaisseur déterminée (tolérance D4/T3 selon EN10216 ou équivalent).

L'utilisation du tube ISO brut étiré sans soudure (modèle 72252) est conseillée pour éviter les défauts d'étanchéité importants.

Autres diamètres sur demande

Quantité

CAD
+

D
NC
454573-172X15
BSPT
17,2
1/2"
43
18,5
32
30
27
0,17

NC
NC
454575-172X15
NPT
17,2
1/2"
43
18,5
32
30
27
0,17
