ACTIONNEUR ÉLECTRIQUE 180° 3 POSITIONS - IP66 (Modèle : 50843)

50843 ACTIONNEUR ÉLECTRIQUE 180° 3 POSITIONS - IP66

  • BENE INOX
    11, chemin de la Pierre Blanche
    69800 Saint-Priest
    FRANCE

Photos

Nouveau

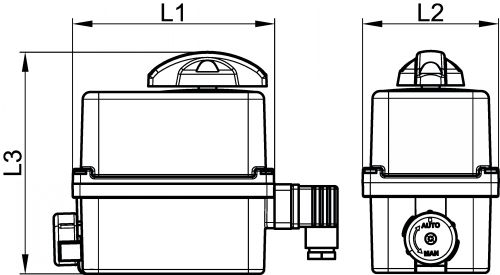

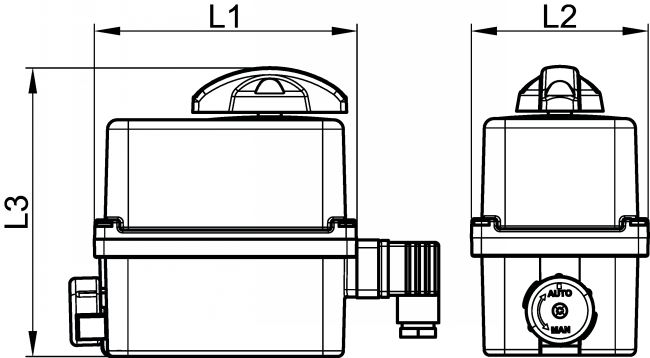

Dessins techniques

Informations

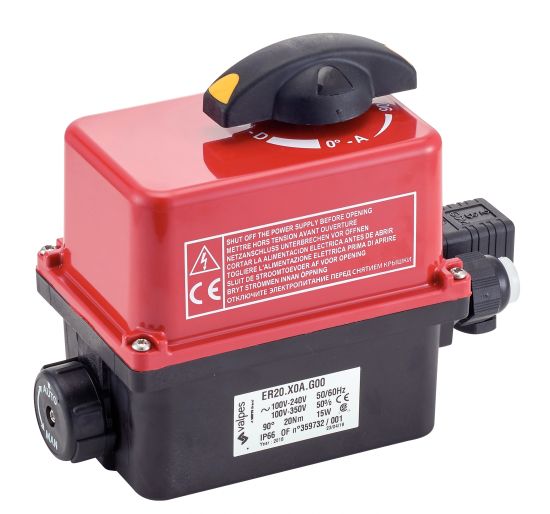

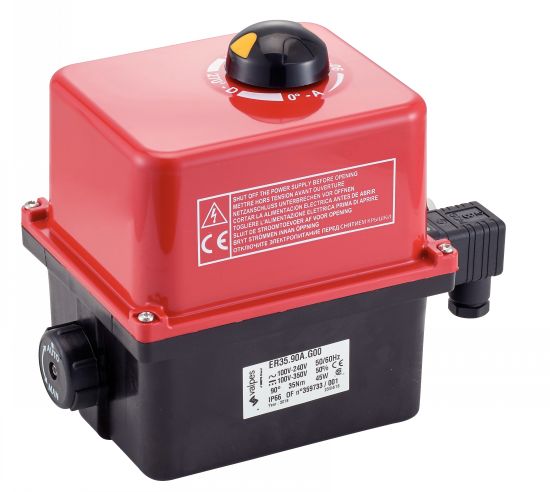

Actionneur électrique 180° 3 positions - IP66

> Température de service de l'actionneur : -10°C à +55°C

Actionneur électrique 180° avec carter plastique IP66
Carte électronique intégrée permettant une troisième position intermédiaire de l'actionneur entre l'ouverture et la fermeture (par exemple 0° / 90° / 180°)
Indicateur visuel de position
7 contacts fin de course réglables (4 pour contrôle moteur + 3 auxilliaires pour rétro-information)
Commande manuelle de secours avec système de débrayage par ressort
Limiteur de couple électronique - relais de report défaut - connexion RS485
Résistance anti-condensation régulée
Facteur de marche S4 - 50% (norme IEC34). Jusqu'à 150 démarrages / heure
Raccordement électrique : 1 connecteur 3P+T DIN 43650 et 1 presse-étoupe ISO M20x1,5
En option : 2ème connecteur DIN 43650, 1 ou 2 connecteur(s) M12 3P+T, module de communication Bluetooth... nous consulter

Couple : pour un bon fonctionnement, prendre un coefficient de sécurité de 1,5 sur le couple maximum de la vanne à motoriser

Quantité

CAD
+
CAD
NC
NC
950843-10A
ER10A 180 3P
10
100V à 240V 50/60Hz et 100V à 350V DC
15
11
F03/F05+F04
14
136
92
152
1,20
CAD
NC
NC
950843-10B
ER10B 180 3P
10
15V à 30V 50/60Hz et 12V à 48V DC
15
11
F03/F05+F04
14
136
92
152
1,20
CAD
NC
NC
950843-20A
ER20A 180 3P
20
100V à 240V 50/60Hz et 100V à 350V DC
15
12
F03/F05+F04
14
136
92
152
1,20
CAD
NC
NC
950843-20B
ER20B 180 3P
20
15V à 30V 50/60Hz et 12V à 48V DC
15
12
F03/F05+F04
14
136
92
152
1,20
CAD
NC
NC
950843-35XA
ER35XA 180 3P
35
100V à 240V 50/60Hz et 100V à 350V DC
15
26
F03/F05+F04
14
136
92
152
1,20
CAD
NC
NC
950843-35XB
ER35XB 180 3P
35
15V à 30V 50/60Hz et 12V à 48V DC
15
24
F03/F05+F04
14
136
92
152
1,20
CAD
NC
NC
950843-359A
ER359A 180 3P
35
100V à 240V 50/60Hz et 100V à 350V DC
45
7
F05 / F07
22
151
128
176
2,30
CAD
NC
NC
950843-359B
ER359B 180 3P
35
15V à 30V 50/60Hz et 12V à 48V DC
45
7
F05 / F07
22
151
128
176
2,30
CAD
NC
NC
950843-60A
ER60A 180 3P
60
100V à 240V 50/60Hz et 100V à 350V DC
45
12
F05 / F07
22
151
128
176
2,30
CAD
NC
NC
950843-60B
ER60B 180 3P
60
15V à 30V 50/60Hz et 12V à 48V DC
45
12
F05 / F07
22
151
128
176
2,30
CAD
NC
NC
950843-100A
ER100A 180 3P
100
100V à 240V 50/60Hz et 100V à 350V DC
45
23
F05 / F07
22
151
128
176
2,30
CAD
NC
NC
950843-100B
ER100B 180 3P
100
15V à 30V 50/60Hz et 12V à 48V DC
45
22
F05 / F07
22
151
128
176
2,30
